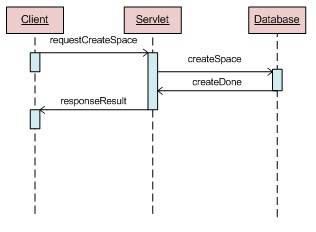

图 8. 网络备份恢复创建存储空间序列图

接口定义：

URL ： https://<server>:<port>/createspace?deviceid=< 终端的 id>

参数含义同备份数据上传。

表 4. 创建存储空间返回值：

成功

失败

4) 查询已上传部分的大小：当文件上传中断时，可以查询已上传部分的大小，然后断点续传余下部分。序列图表示如下：

图 9. 网络备份恢复查询已上传部分序列图

接口定义：

URL ： https://<server>:<port>/uploadquery?uuid=< 上传文件的 uuid>&deviceid=< 终端的 id>

参数含义同备份数据上传。

表 5. 查询文件已上传部分返回值：

成功

失败 （包含公共错误）

服务器端的实现：

1) 包文件设计如下所示：

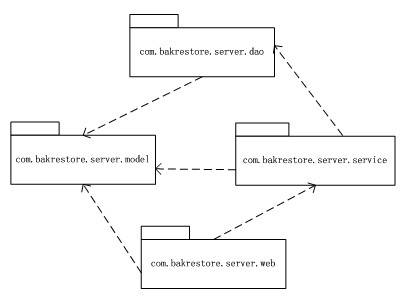

图 10. 网络备份恢复包文件设计图

• com.bakrestore.server.dao 下面主要存放  DAO 接口，DAO 主要用来解偶业务方法和数据源，即在业务核心方法和具体数据源之间再增加一层，用来连接业务方法和数据源。
• com.bakrestore.server.model 主要存放一些持久化类
• com.bakrestore.server.service 主要存放业务逻辑类
• com.bakrestore.server.web 主要用来存放接口类，用来响应手机终端。

在 spring 的配置文件：applicationContext.xml 中，该文件中定义了 Spring 要管理的所有的 Beans, 用 Beans 的形式来管理所有的对象以及他们之间的赋值依赖的。在此配置文件中主要定义了 dao，model,service 下面的类。示例代码如下：

清单 1. spring 的配置文件

      <bean id="sqlMapClient" class="org.springframework.orm.ibatis.SqlMapClientFactoryBean">
 <property name="configLocation"
    value="classpath:com/bakrestore/server/dao/ibatis/sql/sql-map-config.xml" />
 <property name="dataSource" ref="dataSource" />
 <property name="lobHandler" ref="lobHandler" />
 </bean>
 <bean id="userSpaceDAO" class="com.bakrestore.server.dao.ibatis.UserSpaceDAOImpl">
	 <property name="sqlMapClient" ref="sqlMapClient"/>
 </bean>
 <bean id="userFileDAO" class="com.bakrestore.server.dao.ibatis.UserFileDAOImpl">
	 <property name="sqlMapClient" ref="sqlMapClient"/>
 </bean>
 <bean id="adddbdao" class="com.bakrestore.server.dao.ibatis.AddDbDAOImpl">
	 <property name="sqlMapClient" ref="sqlMapClient"/>
 </bean>
 <bean id="addDbService" class="com.bakrestore.server.service.impl.AddDbServiceImpl">
	 <property name="adddbdao" ref="adddbdao"/>
	 <property name="fileContentService"  ref="fileContentService" />
 </bean>
 <bean id="fileService" class="com.bakrestore.server.service.impl.FileServiceImpl">
	 <property name="userSpaceDAO" ref="userSpaceDAO"/>
	 <property name="userFileDAO" ref="userFileDAO"/>
	 <property name="fileContentService"  ref="fileContentService" />
 </bean>
 <bean id="spaceService" class="com.bakrestore.server.service.impl.SpaceServiceImpl">
	 <property name="userSpaceDAO" ref="userSpaceDAO"/>
	 <property name="fileContentService" ref="fileContentService" />
	 <property name="spaceMaxSize" value="${UserSpaceMaxSize}" />
 </bean>


在 SpringDispatcher-servlet.xml 配置一个视图解析器，其次将手机端的请求与相应的进行映射．以便程序在执行过程中可以依据映射找到所需 Controller，相应的 Controller 与 applicationContext.xml 所定义的 beans 进行交互。示例代码如下：

清单 2. 配置一个视图解析器

      <bean id="createspace" name="/createspace" parent="pim"
   class="com.bakrestore.server.web.CreateSpaceController">
 </bean>
 <bean id="download" name="/download" parent="pim"
   class="com.bakrestore.server.web.DownloadController" >
 </bean>
 <bean id="uploadquery" name="/uploadquery" parent="pim"
   class="com.bakrestore.server.web.UploadQueryController">
 </bean>
 <bean id="upload" name="/upload" parent="pim"
    class="com.bakrestore.server.web.UploadController" >
	 <property name="sizeMax" value="${UploadFileSizeMax}" />
	 <property name="uploadFileTempFolder" value="${UploadFileTempFolder}" />
 </bean>


2) 持久化类设计如下所示：

在 com.bakrestore.server.model 文件夹中包含 FileNode， FolderNode，UserFile，DatabaseFileContent，FileSystemFileContent，UserFileContent，UserSpace 的一些类 , 他们的作用是：

• DatabaseFileContent： 用数据库存储文件内容的文件内容实体类

• FileSystemFileContent：用文件系统的保存文件内容  实体类
• FileNode：文件结点，与 FolderNode 一起构成了文件目录树
• FolderNode：目录节点
• UserFile：用户文件或文件夹实体类
• UserFileContent：用户文件内容实体类 , 抽象类
• UserSpace：用户备份空间实体类

类图以及他们工作机制如下所示：

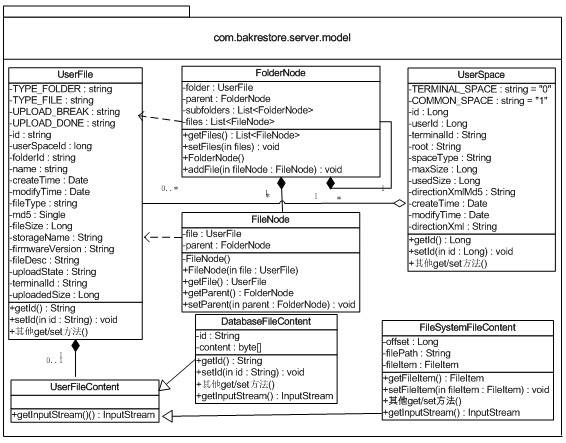

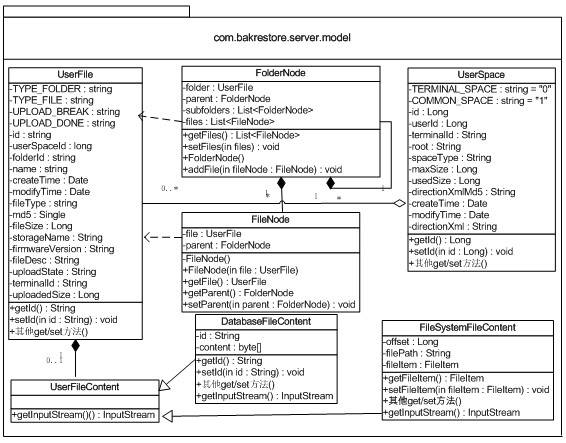

图 11. 网络备份恢复持久化类设计图

3) 应用类 :

应用类主要用来响应手机发出的 HTTP 请求信号，在 com.bakrestore.server.web 文件夹主要包含 CreateSpaceController，DownloadController，ErrorCode，BaseController，RequestParamater，UploadController，UploadQueryController 等一些控制器，他们的作用分别是：

• CreateSpaceController：创建用户空间
• DownloadController：用以文件下载
• ErrorCode：错误消息封装类
• BaseController：备份恢复系统中 Controller 的公共类，定义了通用的变量和方法
• RequestParamater：参数解析类
• UploadController：文件上传服务类
• UploadQueryController：查询已上传文件部分的大小

以下是他们之间的工作机制：

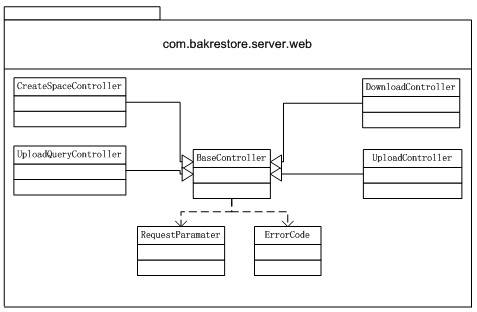

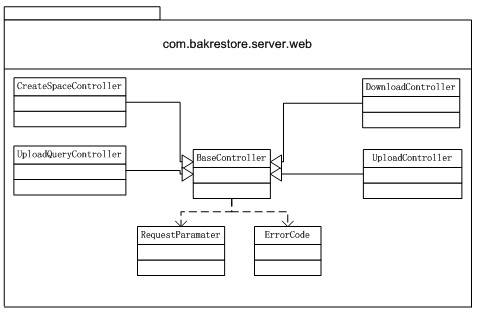

图 12. 网络备份恢复应用类设计图

4) DAO 类

在 dao 文件夹包含 PbsDataAccessException，UserFileContentDAO，UserFileDAO，

UserSpaceDAO 四个 interface，他们的作用分别是：

• PbsDataAccessException：数据库操作异常，所有对数据库的操作都要抛出此异常
• UserFileContentDAO：对文件内容存取的 DAO 接口
• UserFileDAO：对文件信息存取的 DAO 接口
• UserSpaceDAO：对备份空间信息存取的 DAO 接口

以下是他们之间的工作机制：

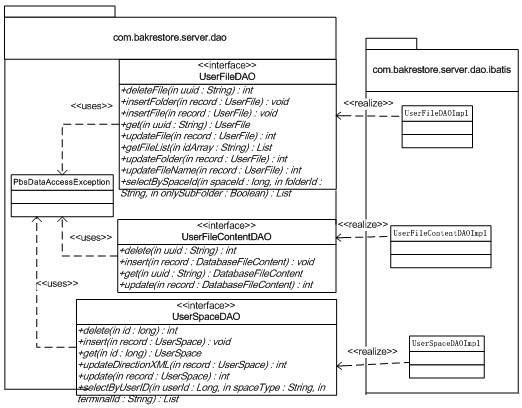

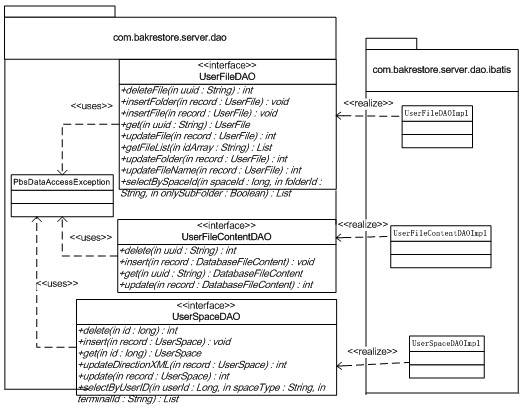

图 13. 网络备份恢复 DAO 类设计图

5) 业务逻辑类

在 service 文件夹包含 FileContentService，FileService，SpaceService 三个 interface，他们的作用分别是：

• FileContentService：对文件内容进行操作的接口
• FileService：对文件进行操作维护的接口
• SpaceService：对手机备份空间进行维护的接口

以下是他们之间的工作机制：

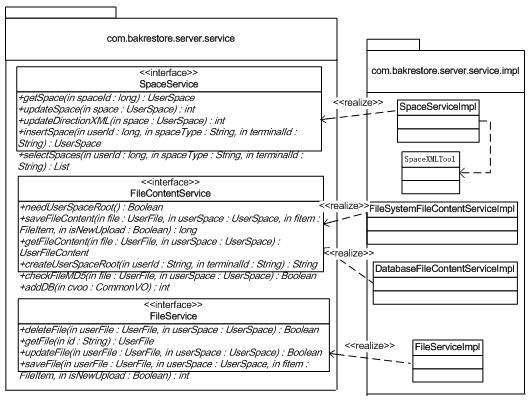

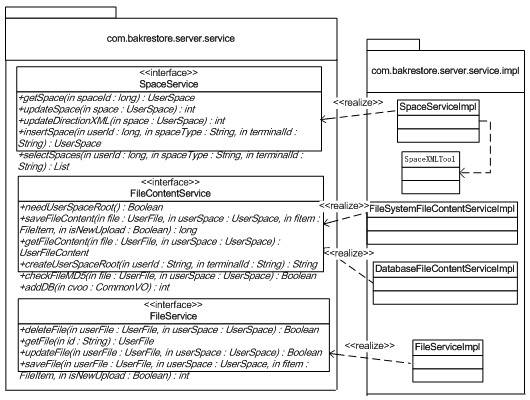

图 14. 网络备份恢复业务逻辑类设计图

6) 数据库层设计

数据库层设计及相互关系表示如下：

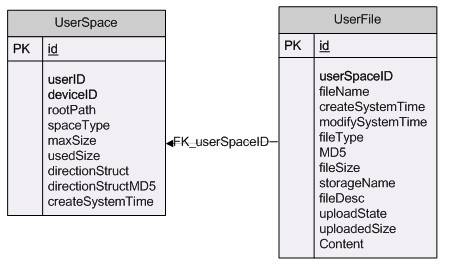

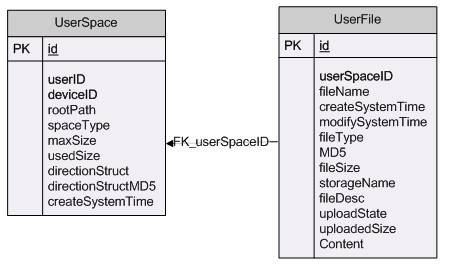

图 15. 数据库关系图


表 6. 用户存储空间表 UserSpace

表 7. 用户上传的文件表 UserFile

网络备份与恢复客户端设计与实现

1) 网络备份恢复客户端的流程

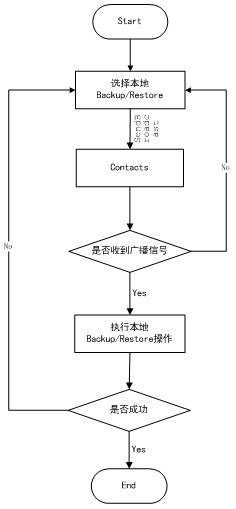

网络备份恢复客户端流程图与图 3 类似，所不同的是用户选择网络 Backup 或 Restore，让后向 Contacts 发送广播信号，如果 Contacts 准确收到广播信号后，开始执行 Backup 或 Restore 操作，完成后反馈操作结果。

2) 网络备份恢复客户端的序列图：

在序列图中，客户端选择网络备份或恢复后，发送广播消息通知 Contacts 应用开始备份或恢复 (ContactsReceiver 根据信号类别 : 备份 / 恢复进行操作 )，如果是网络备份则将自身的数据库文件上传到网络备份服务器；如果是网络恢复将网络服务器中用户对应的文件写到 Contacts 应用对应的路径下，用以覆盖原始数据库文件。

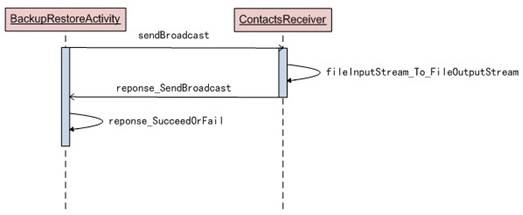

图 16. 网络备份恢复客户端时序图

3) 网络备份与恢复客户端的实现

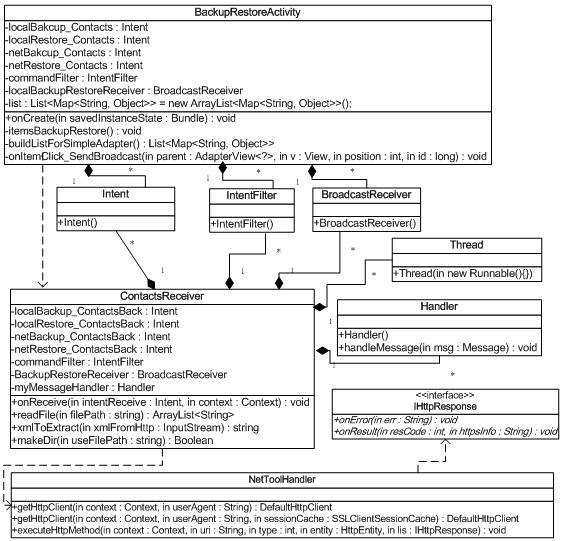

网络备份与恢复客户端的实现部分见图 5。用户选择网络备份或网络恢复，ContactsReceiver 则收到广播消息后，根据信号判断操作的类别是备份还是恢复，然后启动一个线程，在线程中调用 Handler，在 Handler 调用服务端接口，操作完成后根据返回的 HTTP 头信息，如果等于 200 提示用户操作成功；如果大于 200，根据 Code 中的 MSG 转态码 ( 见表 2,3,4,5) 提示相应的失败信息。

数据备份恢复的设计与实现，详细讲解了一种备份恢复通讯录中数据库文件的方法，存储方式有两种，一种是直接存储在本地，另一种是通过与服务器的交互，存储 在网络服务器中；备份到 SDcard 或网络服务器中的通讯录文件，由于每次备份时都会自动创建一个以日期时间命名的文件夹，所以可以备份 n 次而不会覆盖。

但是这些还不够完善。从广度来说，如果能做到随意添加需要备份的 android 应用；如果数据能以 VCARD 格式存储，以方便将数据导出到 PC 中；如果能管理已备份的文件，比如更改备份文件名称、删除已备份文件等。从深度来说如果能实现数据的增量备份，可以有效改善由于存储容量有限所带来的问 题；如果能通过加密解密实现网络备份数据共享，从而实现不同手机之间下载数据，例如日程应用在对方允许的情况下获知对方密匙后，下载另一用户的日程，这样 就可以更加方便的了解对方，那功能将会更完善。

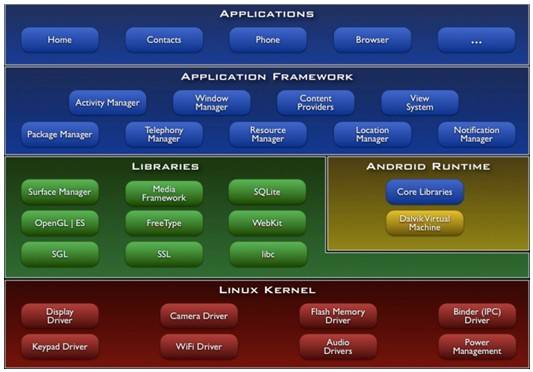

移动互联网是一个刚刚兴起的市场，越来越多的公司和开发人员把 PC 时代的互联网产品引入到手持设备上来。嵌入式硬件性能的不断提升，以及软件平台的层出不穷，更是为这个新领域的发展奠定了基础。Android 系统就是在这样的条件下出现的，它完全开源免费，允许生产商随意定制自己的操作系统和软件商店，搭建自己的平台，将每个公司自己的交互理念推向用户，力求 用极致的用户体验来抢占市场。云计算是当下很流行的一种服务模式，该模式在移动互联网领域将会有很大的发展，因为它彻底解放了手持设备，让手持设备的资源 有限、电量有限等特点不再成为阻碍其发展的短板。作者认为 Android 系统将会在移动互联网有比较广泛的应用。
