LED数码管在很多地方都有应用，可以简单方便的显示一些数字，比如温度、电压、电流、时间等。

我手头有一些LED数码管，型号是5161AS（共阴）和5161BS（共阳），经过我的测试，亮度很高，工作稳定。

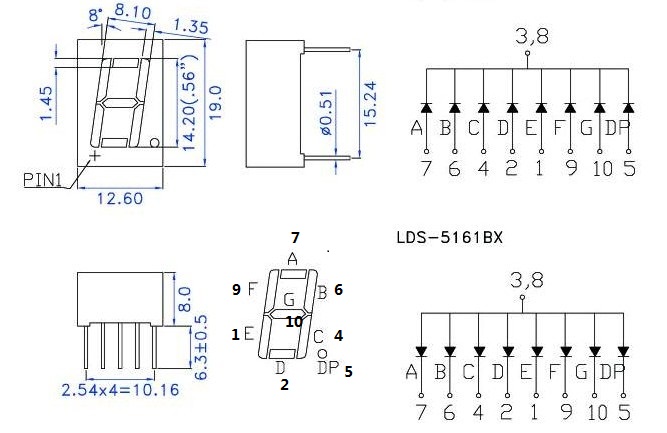

我整理了一份上述两种数码管的原理图，供大家参考：

如果使用单片机直接驱动数码管显示数字，则至少需要7个IO端口，而且还需要自己整理每个数字对应的数码管管脚，我曾经尝试了一遍，相当麻烦。

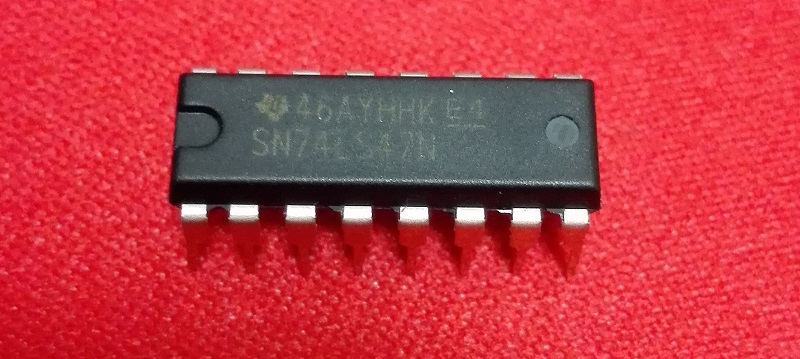

后来我找到了74LS47这个专用的数码管驱动器，它驱动一位数码管，只需要4个IO引脚，在连接好电路后，只需要按位往IO引脚写8421BCD码即可，74LS47已经把剩下的工作都做完了。

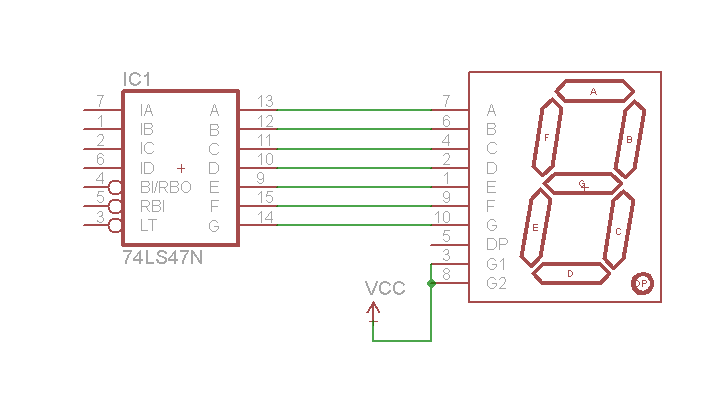

我画了一个简单的电路图，大家参考：

单片机的BCD输出接74LS47的IA IB IC ID即可。

Arduino的测试例程如下：

void setup() {
  pinMode(1, OUTPUT);
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
}

void loop() {
  for(int i=0;i<10;i++){
  digitalWrite(1, i & 1);
  digitalWrite(2, i & 2);
  digitalWrite(3, i & 4);
  digitalWrite(4, i & 8);
  delay(500);
  }
}

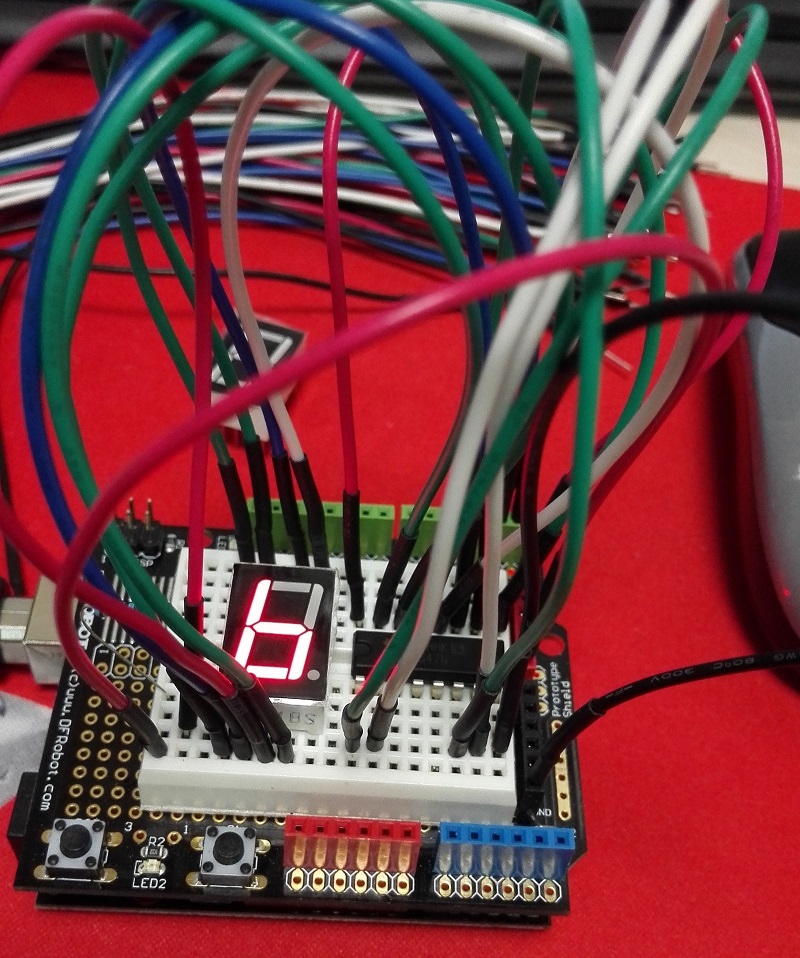

看看我在Arduino面包板上的连接效果：

最后，推荐大家去下载74LS47的Datasheet并认真阅读。
