光耦的原理就是通过光电转换器件（比如发光二极管和光敏三极管）实现信号传输。光耦的意义在于电路的隔离，通过光耦传输信号的两部分电路，无需共地，因此避免了很多干扰。

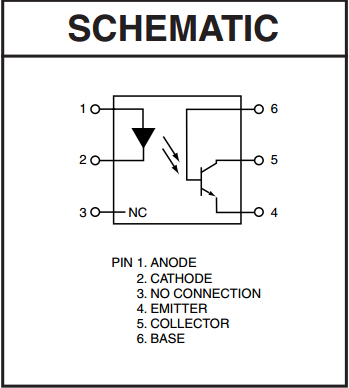

光耦的原理图：

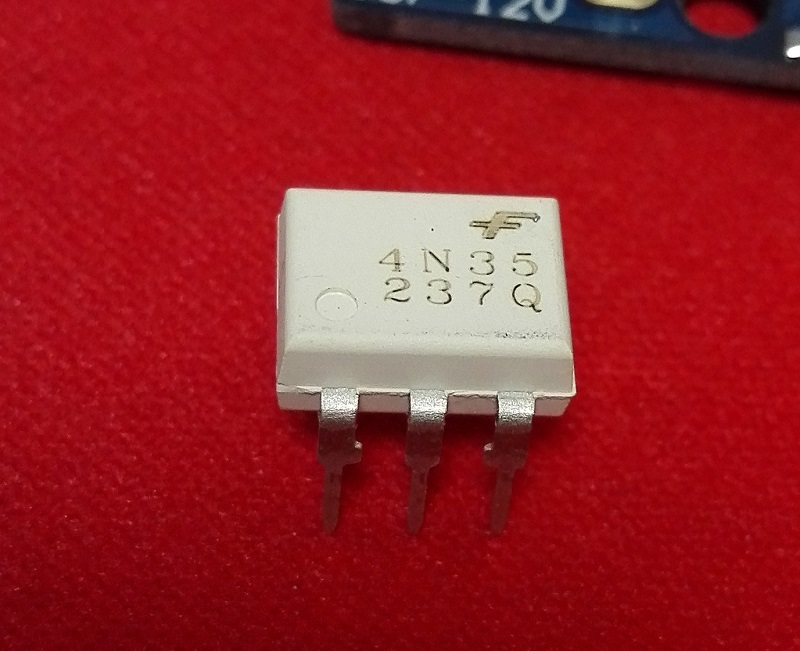

我手上有几个Fairchild（仙童）公司生产的4N35光耦，今天早上做了一个实验。

我使用Arduino的PWM输出作为信号源，使用LED作为负载，电路连接方式如下：

Arduino的11脚作为PWM信号输出，串接一个1K的电阻连接到4N35的1脚。

Arduino的GND脚连接到4N35的2脚。

4N35的4脚连接LED电源的负极。

4N35的5脚串接一个1K的电阻连接LED的负极，LED的正极连接LED电源正极。

Arduino的测试例程如下，实现的是一个呼吸灯效果：

void setup() {
  pinMode(11,OUTPUT);
}

int i=0;
int f=0;

// the loop function runs over and over again forever
void loop() {
  if(f==0) {
    i++;
    if(i>=255) {
        f=1;
    }
  }else {
    i--;
    if(i <= 0) {
      f = 0;
    }
  }
  analogWrite(11, i);
  delay(10);
}

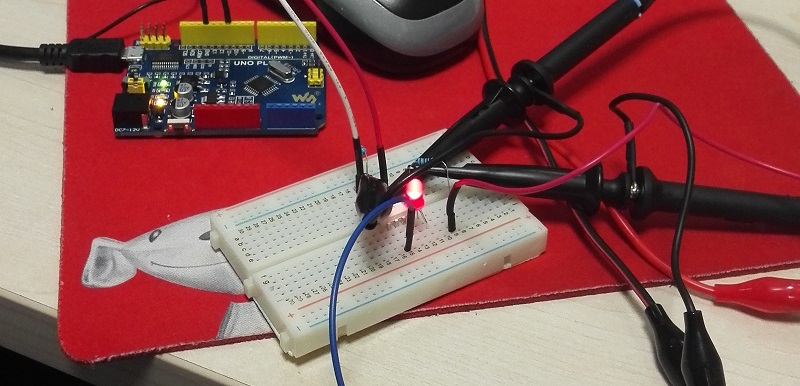

下图是混乱的连接效果图：

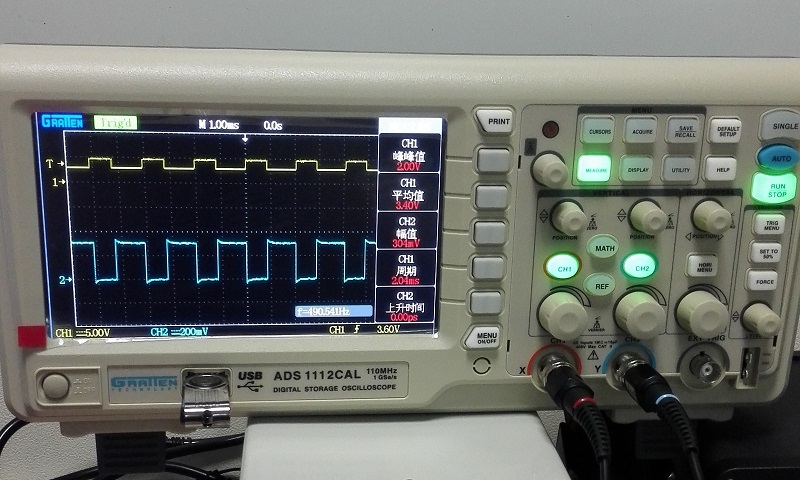

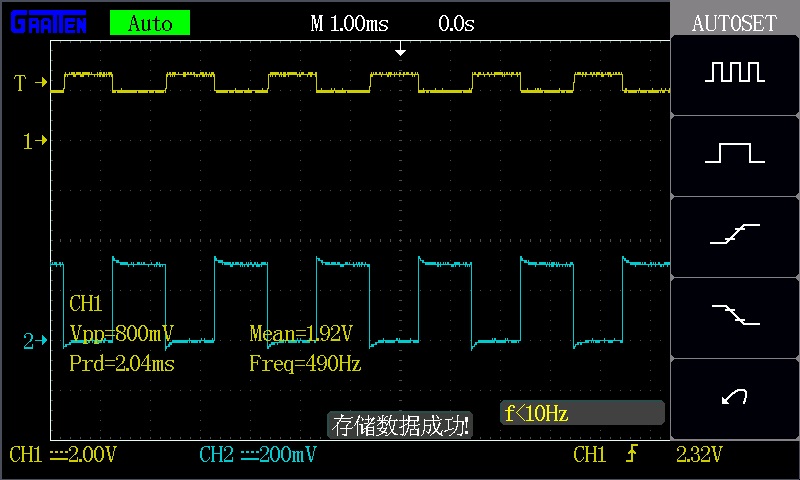

使用示波器对比输出和输出信号：

Fairchild 4N35的Datasheet下载地址：

https://www.fairchildsemi.com/datasheets/4N/4N35M.pdf
