标题:LM393电压比较器与Multisim仿

2015年06月19日 星期五 10:33

电压比较器,顾名思义,就是比较两路输入电压的高低。

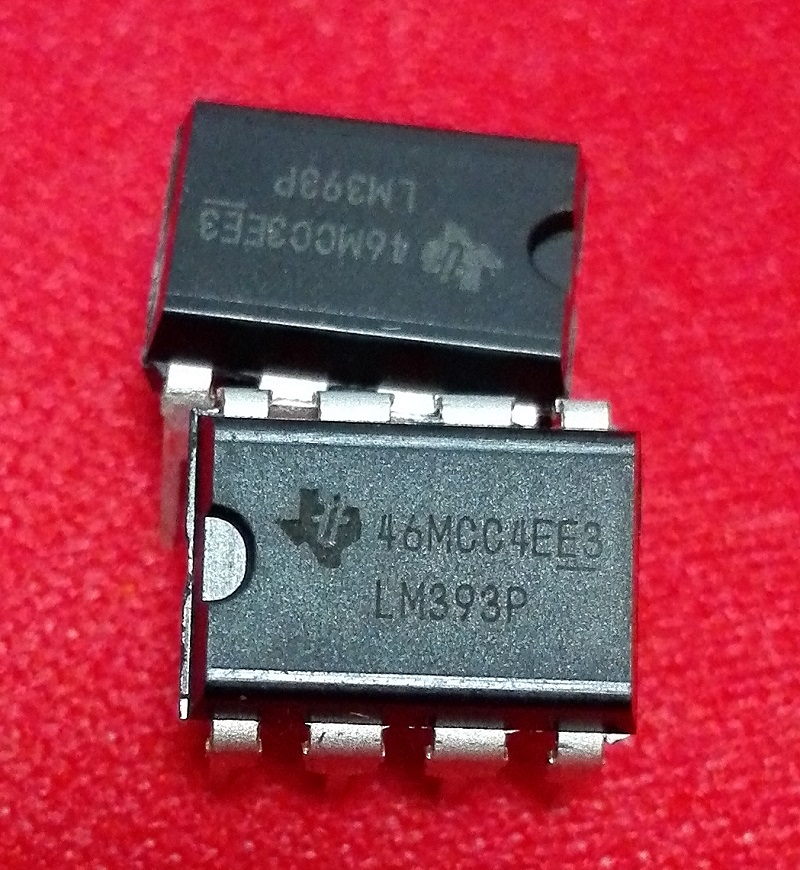

LM393P是TI公司出品一款双电压比较器,采用DIP8封装。

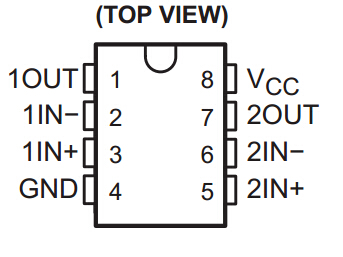

引脚示意图如下:

如果IN+的电压高于IN-的电压,那么OUT输出高电平,反之则输出低电平。

需要注意的是,在IC内部电路中,OUT属于集电极开路,需要加上拉电阻才能带负载。

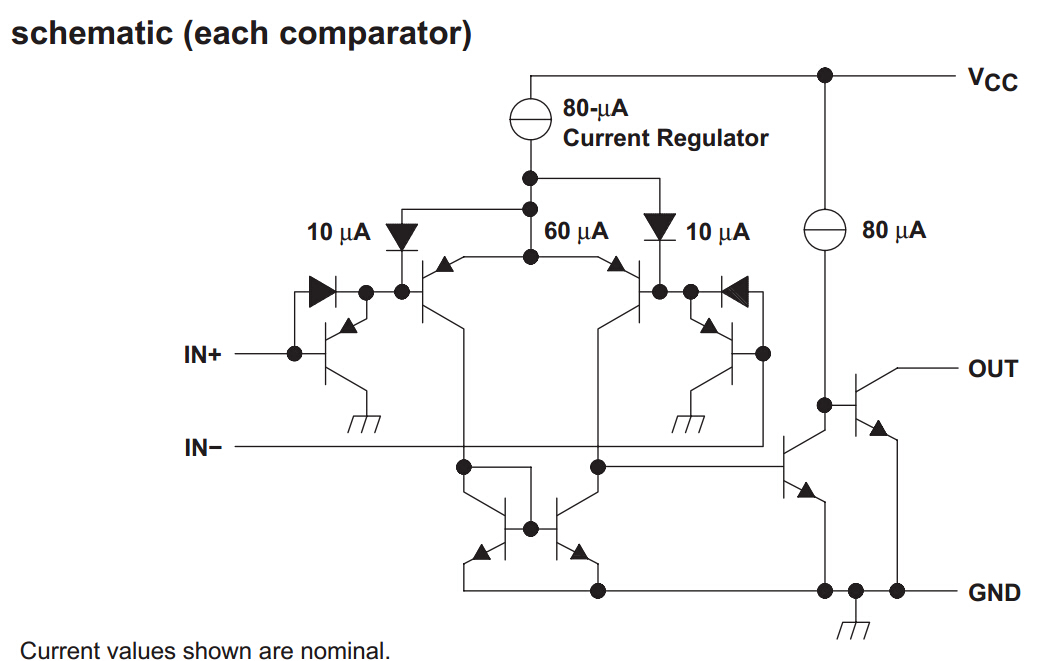

IC内部电路如下:

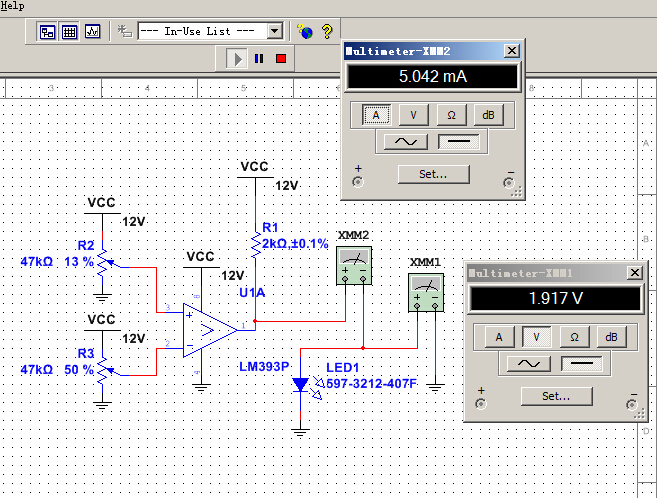

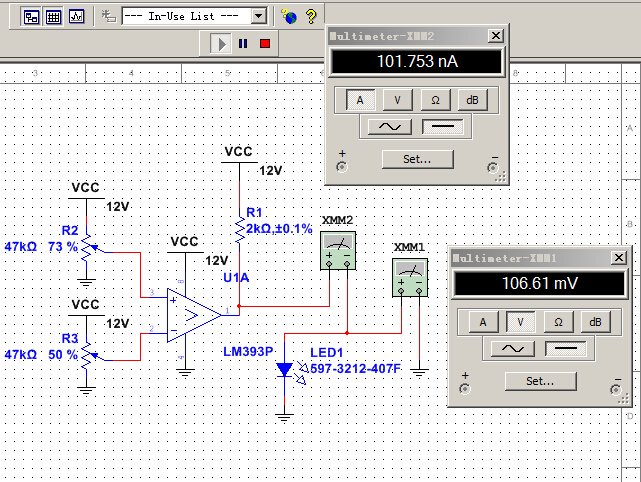

我使用Multisim Blue做了一个简单的仿真电路,供大家参考:

Multisim Blue是Mouser出品的Multisim软件的免费版本,集成了Mouser的元器件库,很好用。

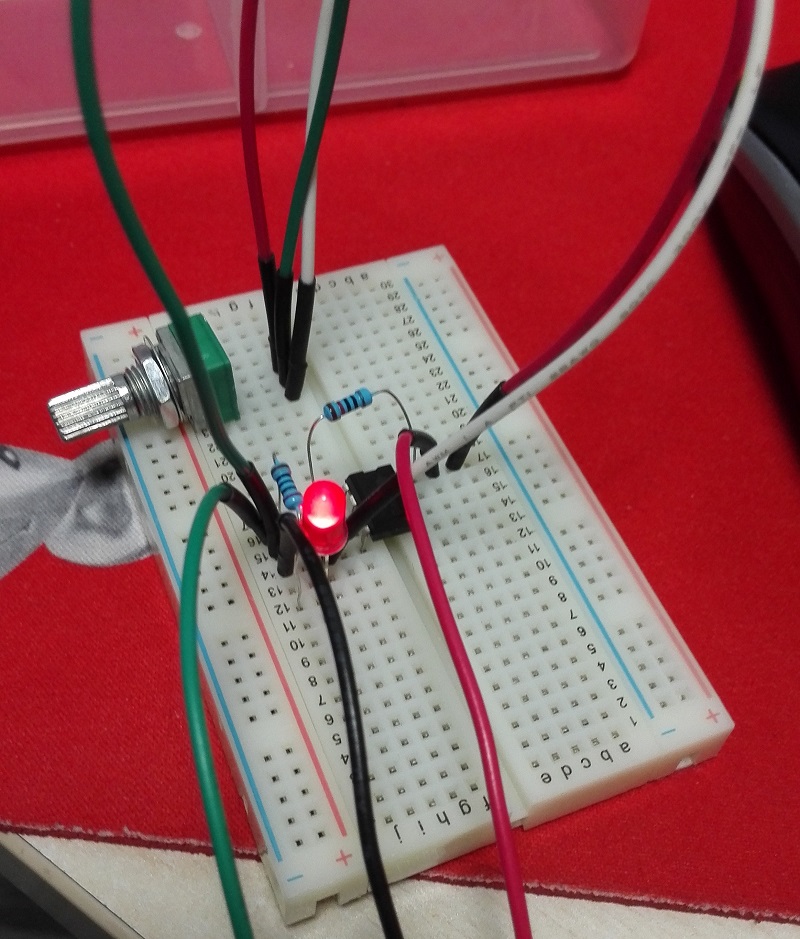

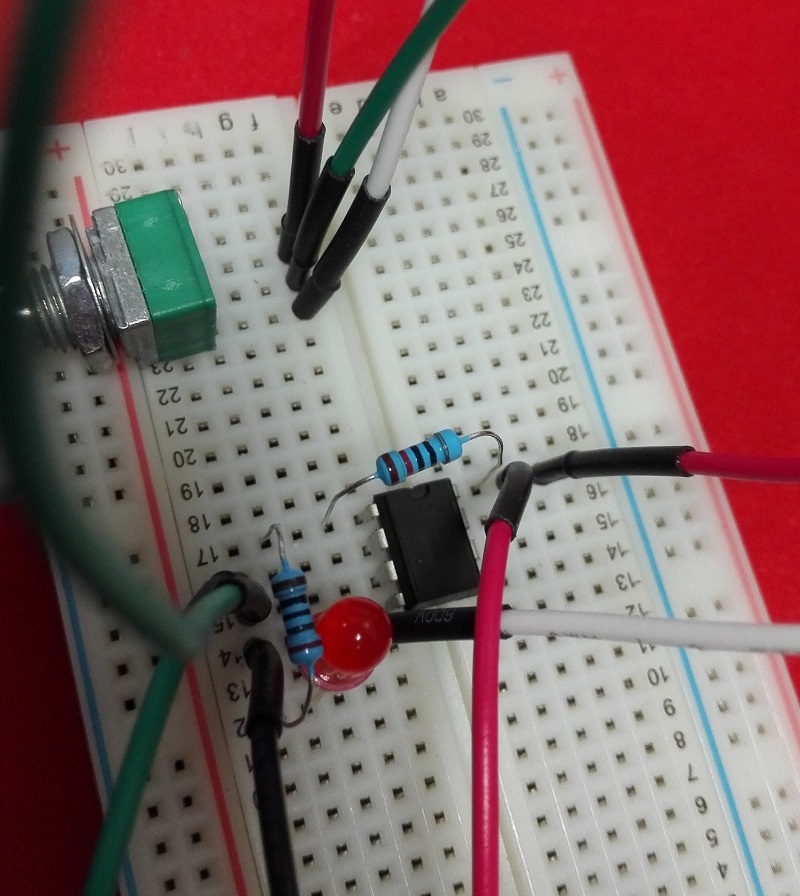

下面是我用面包板做的实际测试:

参考资料:

http://www.ti.com/product/lm393

http://www.mouser.com/multisimblue/
