标题:Kindle阅读器“卡大树“的修复过程

2015年06月23日 星期二 12:43

作为爱读书的人,怎能不拥有一部带背光的Kindle阅读器呢。话说我的Kindle阅读器已经换了好几代了,从最初的Kindle DX到Kindle 3G Keyboard到现在的Kindle Paperwhite。我最喜欢目前的Paperwhite版本,带有柔和的背光,躺在床上看书很舒适。

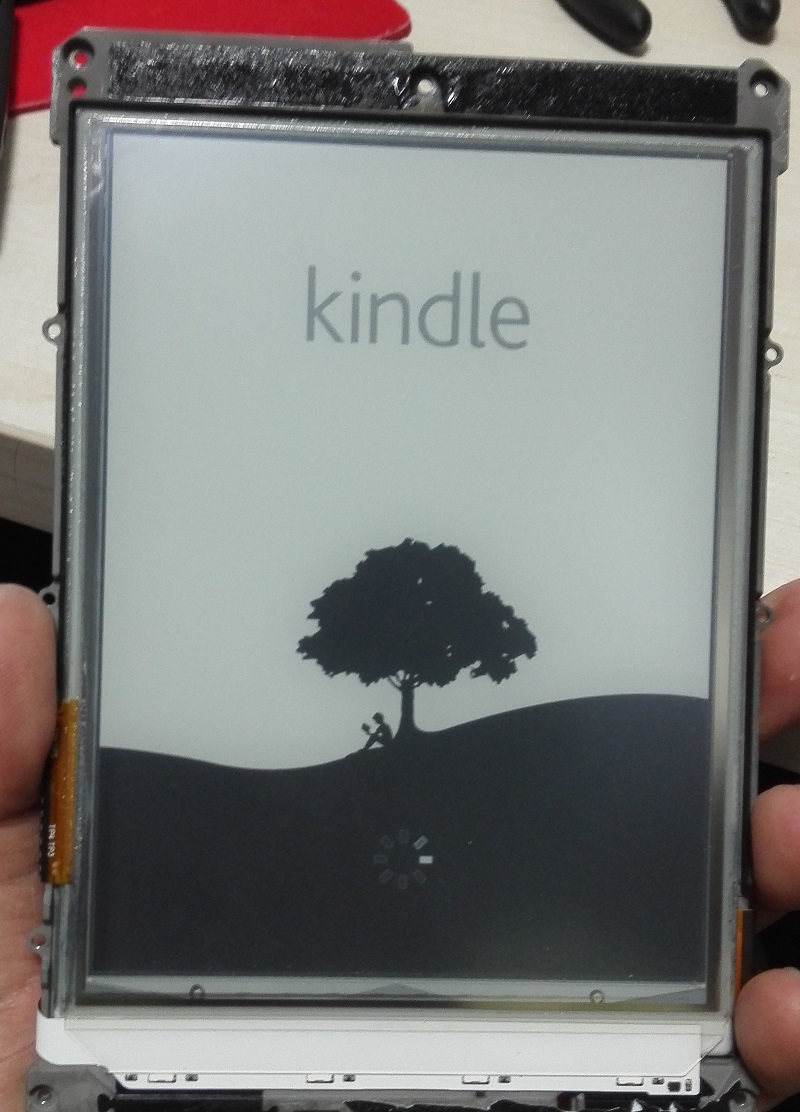

Kindle的阅读体验虽好,但系统太脆弱。它的存储磁盘使用的是FAT32格式,稍有不慎,就容易崩溃然后就无法启动了。故障现象就是启动界面永久的停留在一个大树的画面上,这就是俗称的“卡大树”情况。

作为创客,面对故障时,应该是兴奋的心情。因为我终于有理由把Kindle拆解了。

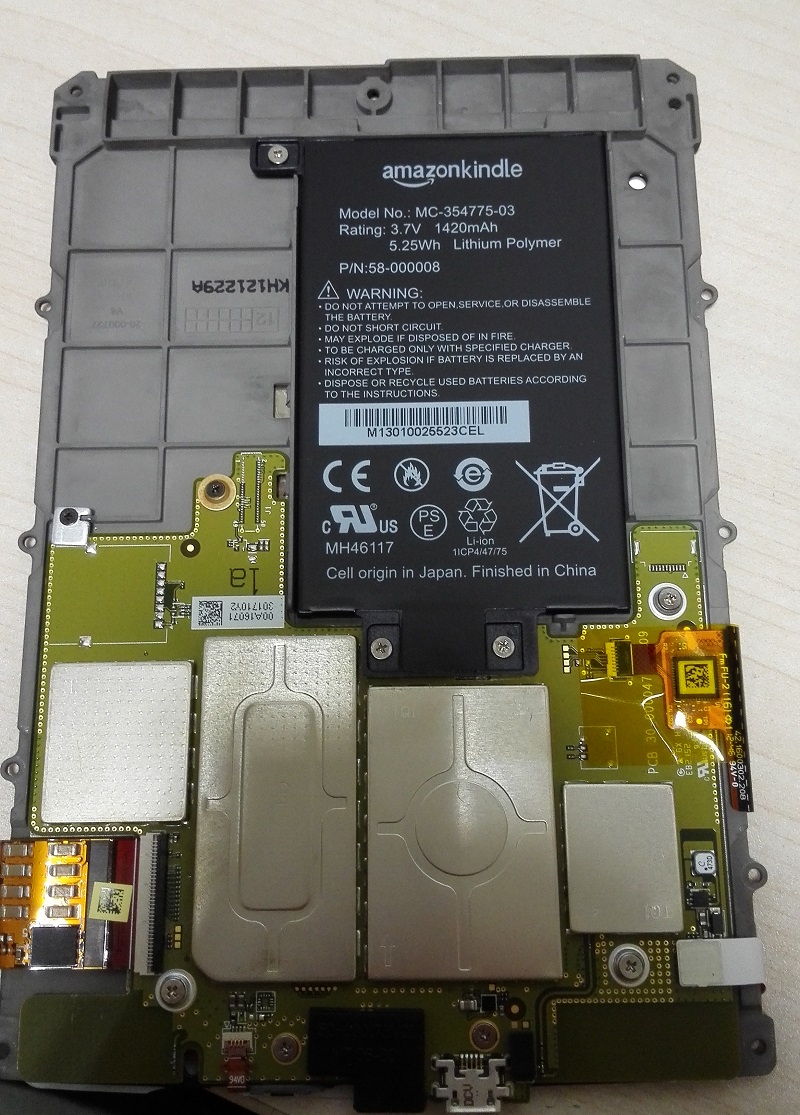

前面板就是用不干胶粘上的,直接用刀片撬开即可。然后是一圈十多个螺丝,拆卸很简单。

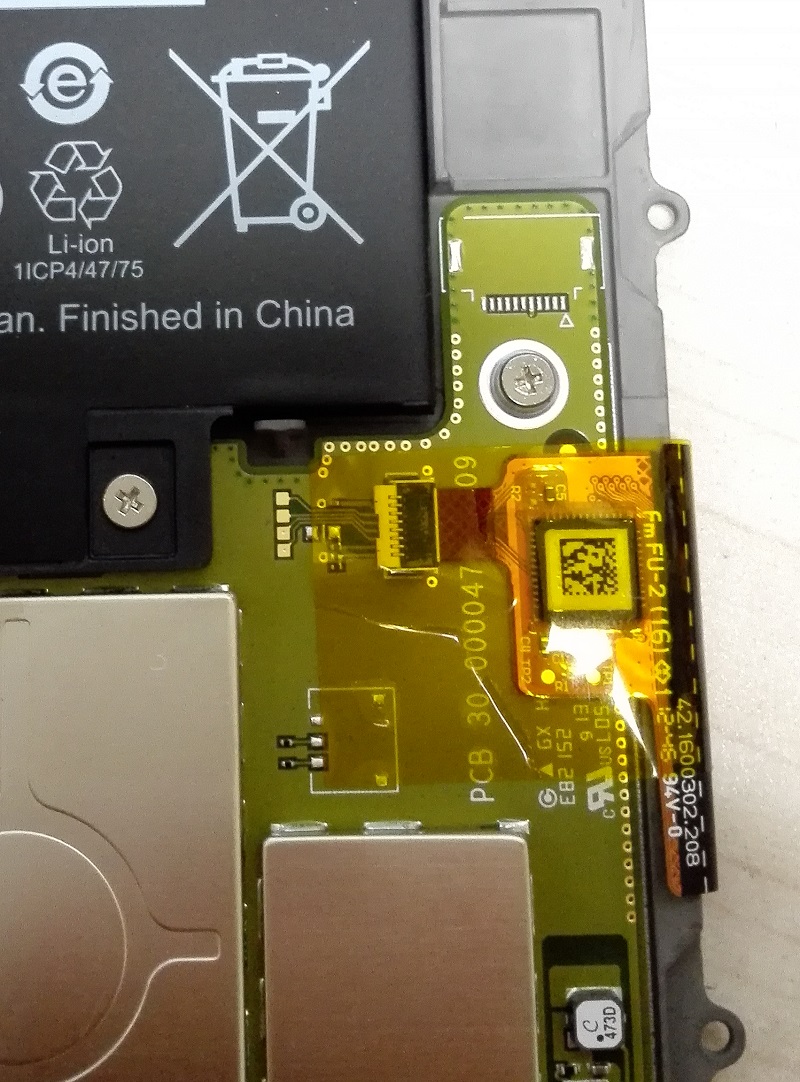

拆开机器的目的在于连接电路板背后的TTL串口终端,这里面隐藏着一个启动菜单,有很多修复的选项在里面。

Kindle的串口很特别,电压是1.8V的,这个不同于我们常见的单片机用的5V或者3.3V。据网上很多人严肃的说,千万不要图省事,直接把5V的串口电路直接连接到Kindle,这样会烧坏Kindle。我想了一个简单的办法,就是电阻分压。Kindle向电脑发送信号的那一路不用修改,我的3.3V USB-TTL转换器能正常接收数据。电脑向Kindle发送信号的那一路,用两个10K的电路分压,这样Kindle端得到的电压大概是1.7V,正好。

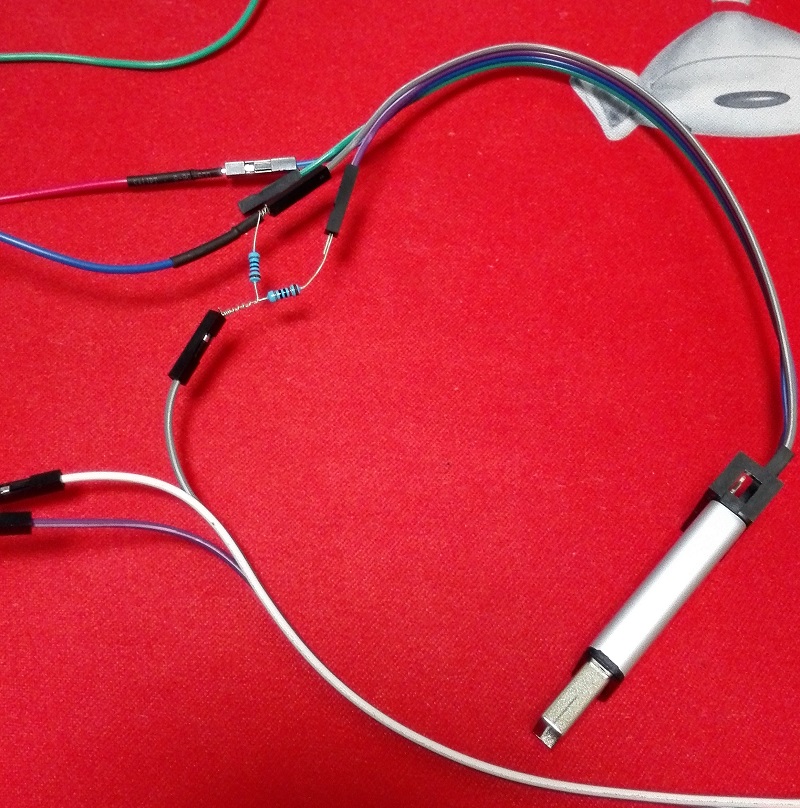

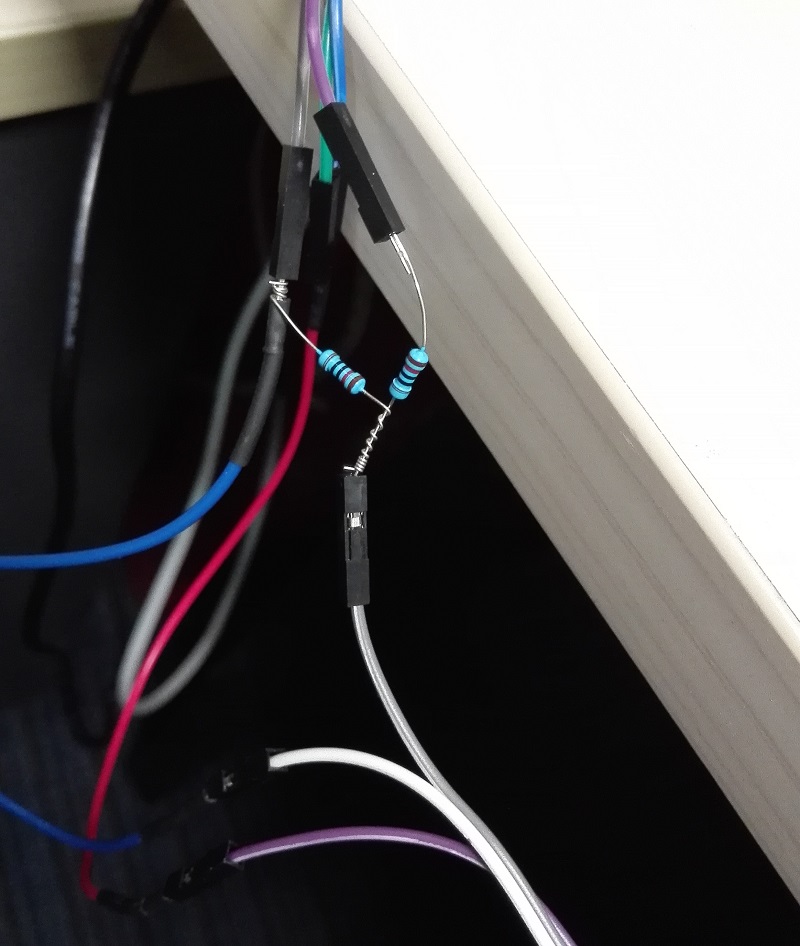

分压电阻的细节:

然后在电脑上用Putty或者XShell连接对应的串口即可,速率是112500 8N1。

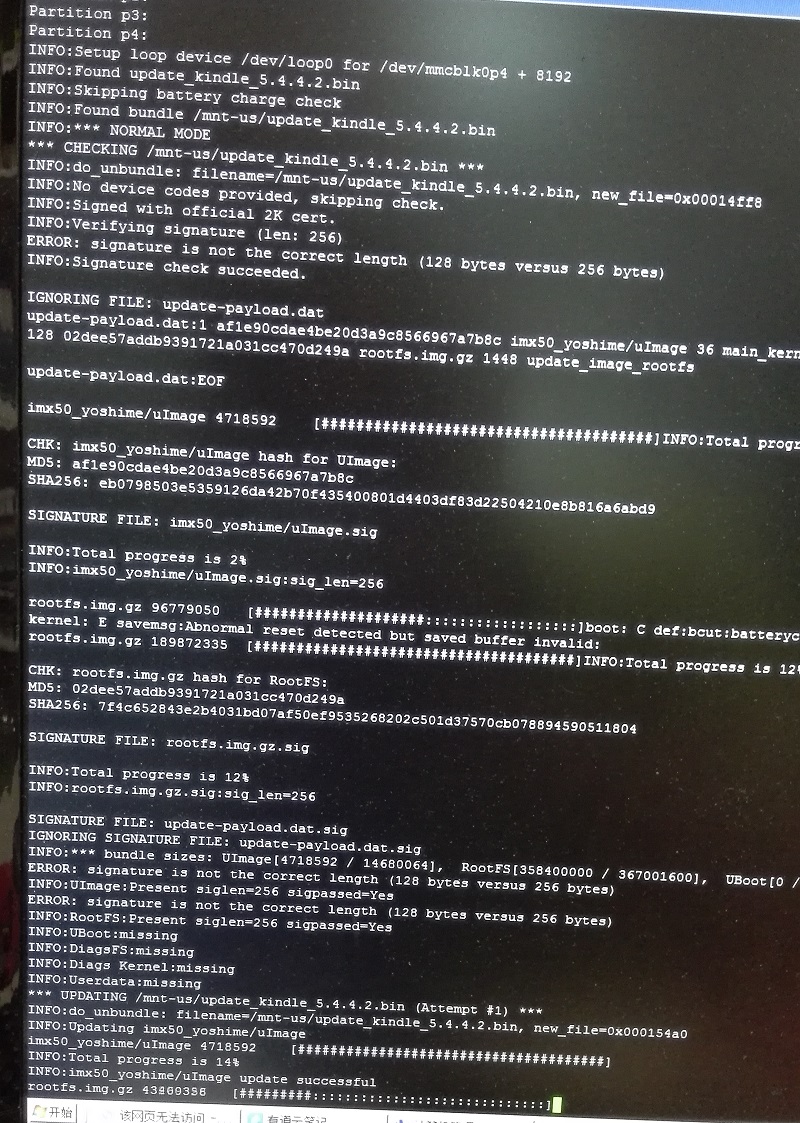

 重启Kindle就能看到启动输出信息,这部分就很简单了,回车然后选择对应的菜单修复即可。这个修复菜单很强大,系统坏到什么程度基本都能修复。



修复完成后按顺序把螺丝拧好,把面板装好即可。

有很多网友分享的修复文档,很有参考价值:

http://www.kindle345.com/Html/?401.html

我主要是懒得再买一个1.8V的转换器,就用分压电阻试了试,工作一切正常,省了三十多块钱,嘿嘿!
