标题:物美价廉的FM收音机解决方案:TEA5767

2015年08月28日 星期五 08:24

昨天介绍的基于Si4703芯片的收音机方案,性能指标很不错,就是价格比较贵,带小功率功放的开发板售价大概在38块钱左右。今天再介绍一款类似的芯片:TEA5767,相比于Si4703,其最大的优势在于价格,不带功放的微型开发板,只要不到5块钱,很好很强大。

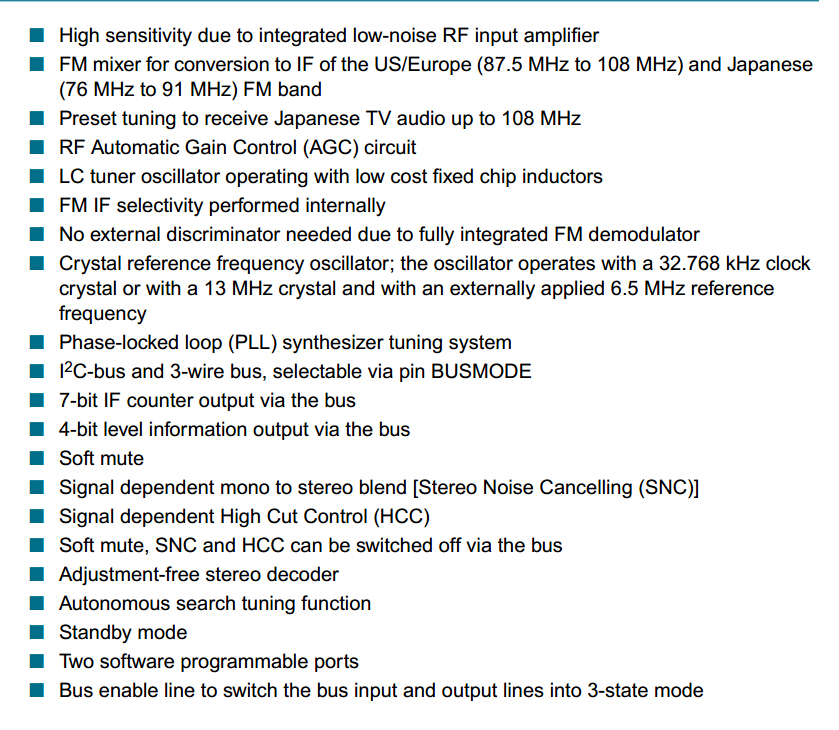

TEA5767是飞利浦(NXP)设计生产的一款FM收音机芯片,外围元件很少,完全无需调试,支持I2C协议。

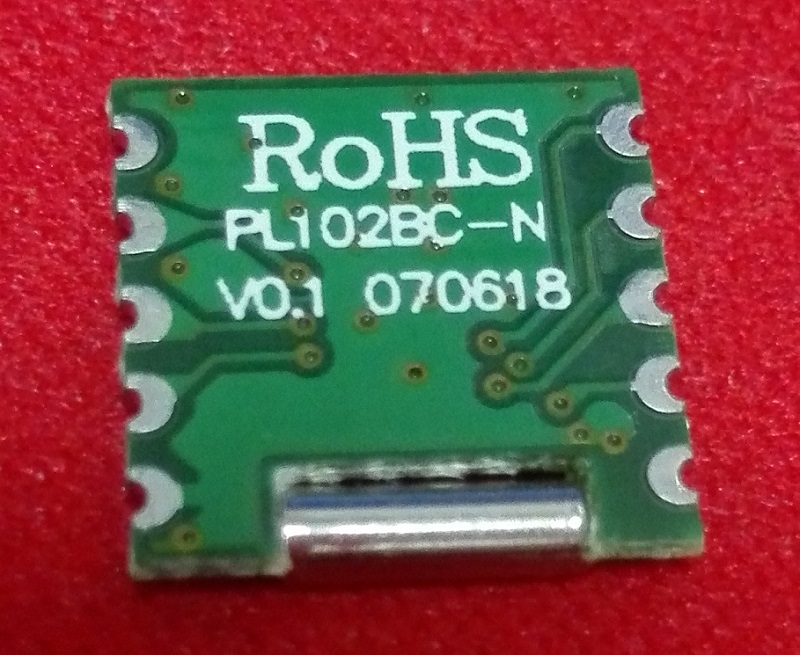

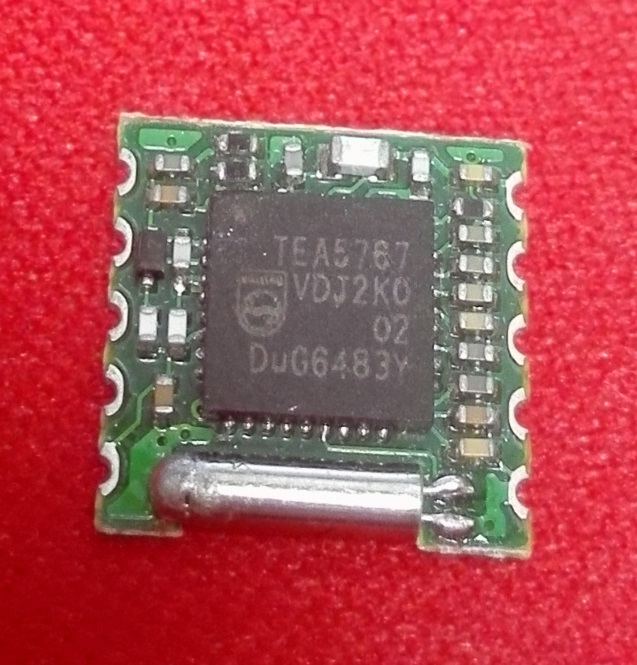

TEA5767芯片应用非常广泛,在淘宝网上有大批模块在卖。大多类似于下面的样子:

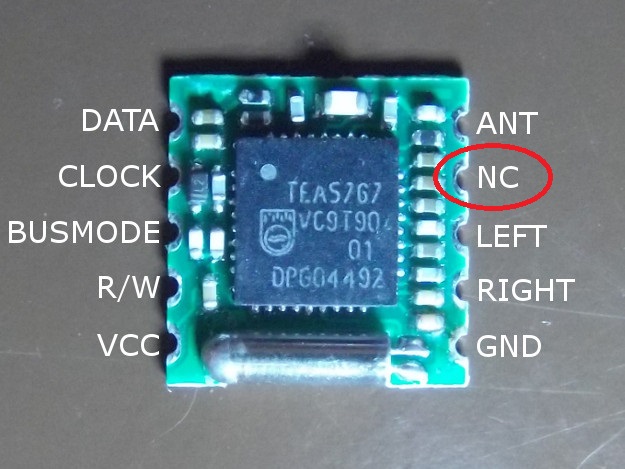

需要特别注意的是,店家配套的说明书有误,如果按照说明书里面的方式接线,99%的结果是能与MCU通信,但不响。错误在第9引脚,说明书里面要接地,其实是要悬空。我因此纠结郁闷好久,后来查了国外网友分享的资料,将9脚悬空,声音立刻出来了。

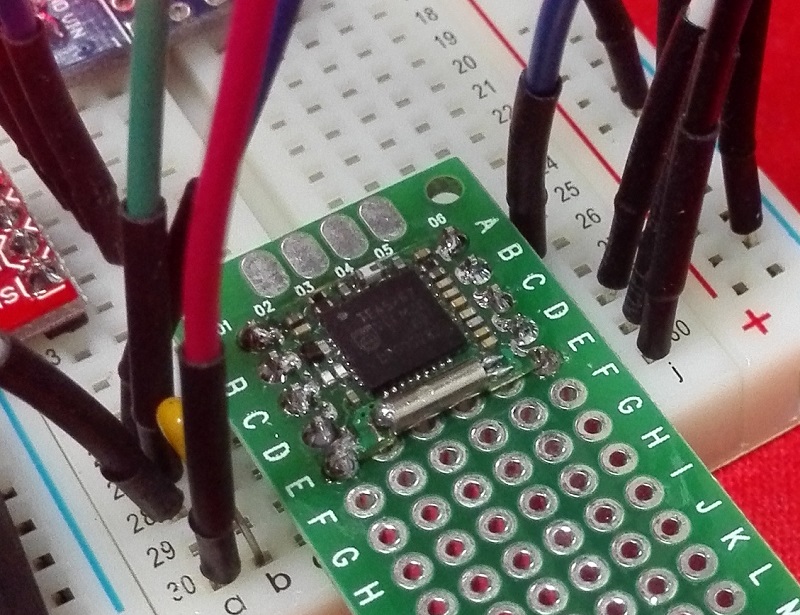

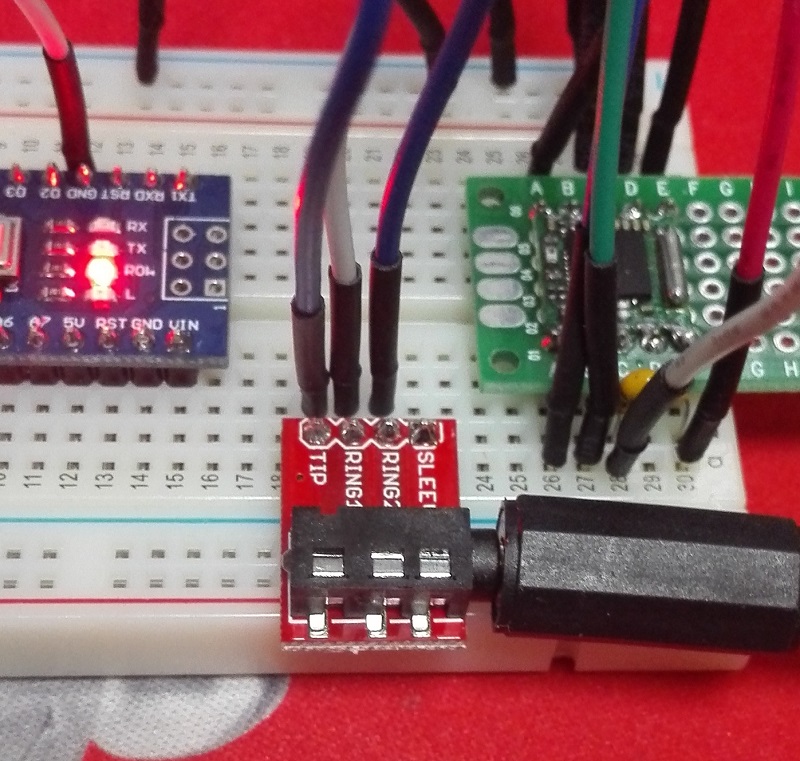

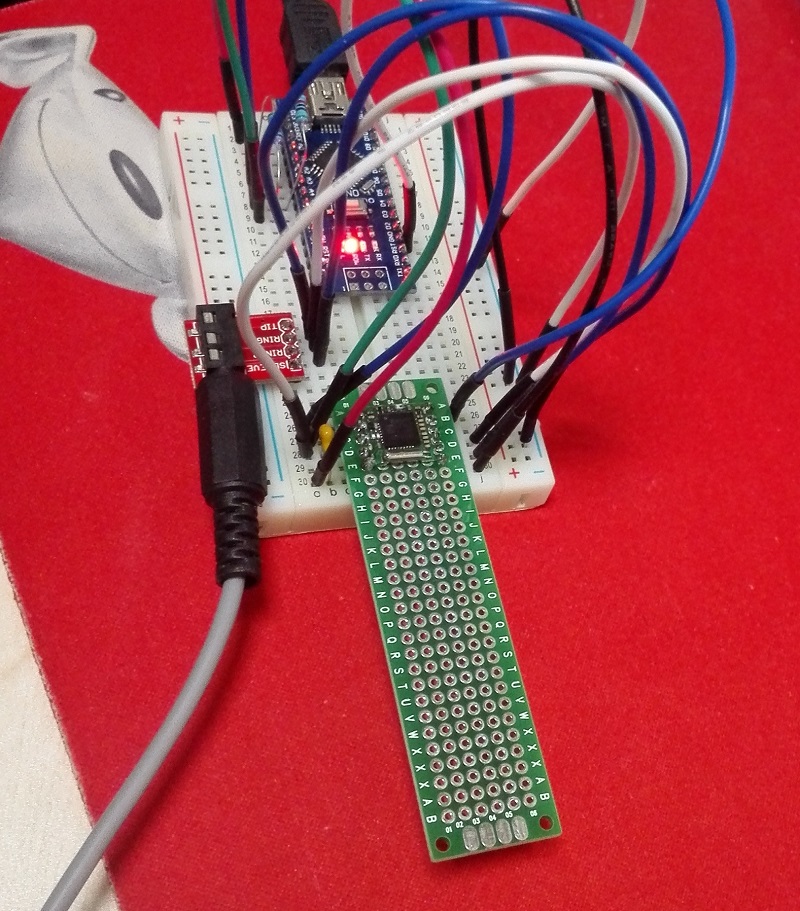

这个模块很小,并且是邮票封装,不是标准的100mil间距。最好焊接一块转接板再使用,下面是我焊的效果:

在GitHub上查找TEA5767,会有很多Library可用,我使用的是mathertel的Radio,这个Library支持多款芯片,包括昨天介绍的Si4703。

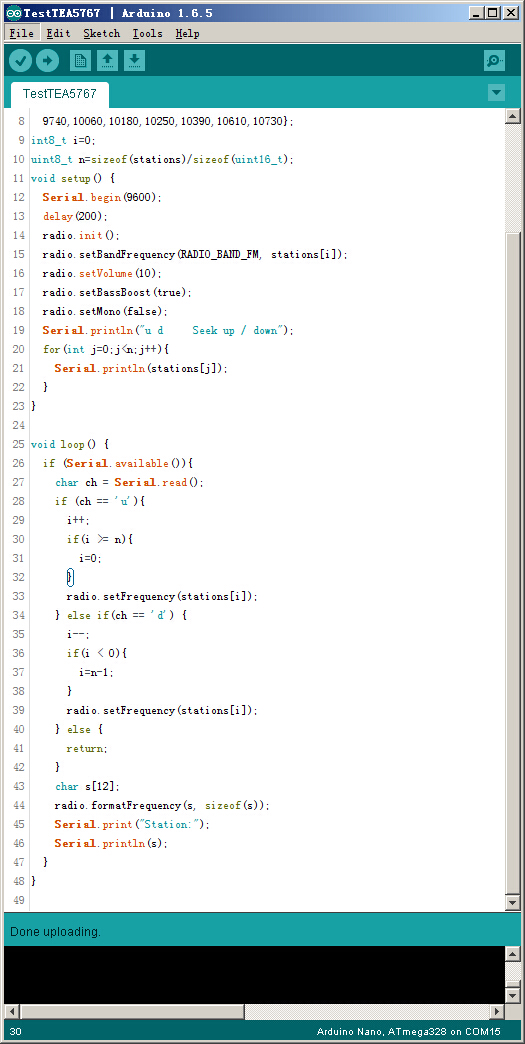

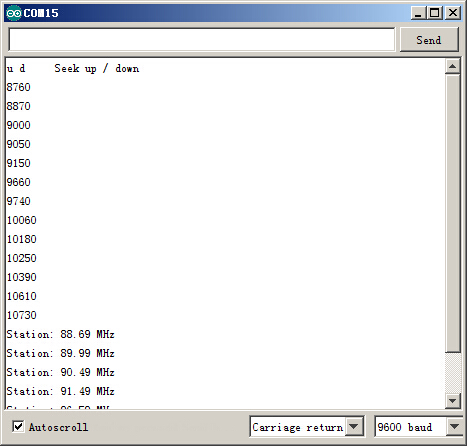

Library自带的示例程序比较简陋,我改写了一下,集成了北京本地的频道列表,收听非常方便。

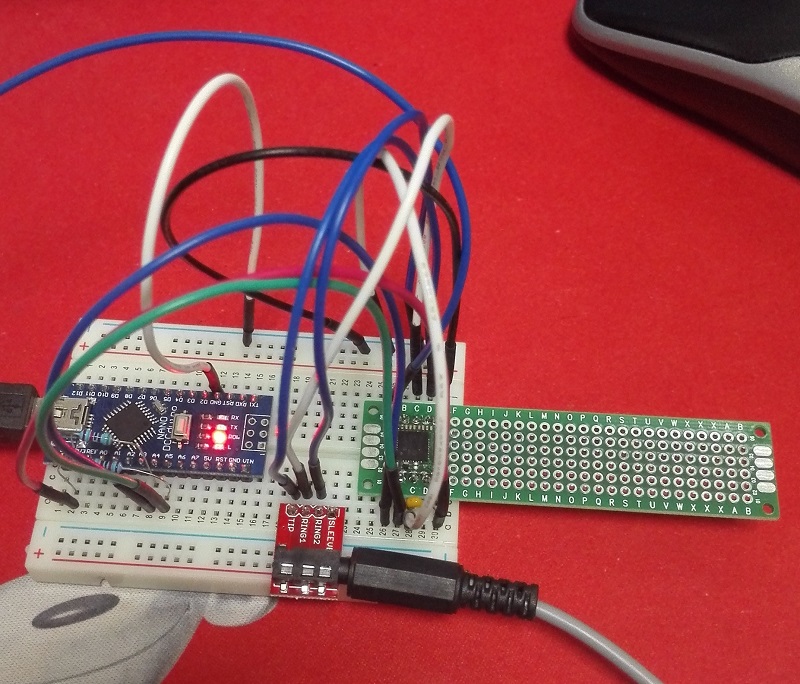

此芯片一定要外接天线,而且天线对于收听质量影响很大。在信号处理的好的情况下,音质还是很不错的,我已经听了两天了,一边工作一边听收音机,爽!

参考资料:

TEA5767的数据手册

Radio Library
