标题:拆客在行动:联想newifi mini拆解与简评

2015年09月01日 星期二 09:49

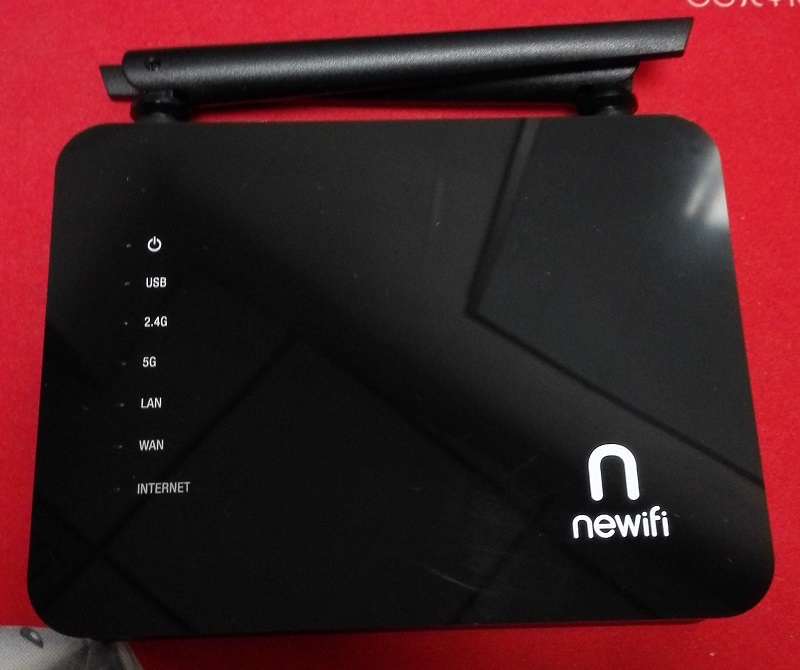

联想newifi mini无线路由器应该算是一款老产品了,在我的印象中,至少发布一年了。我比较后知后觉,经过研究发现,这应该是市场上支持802.11ac的最便宜的一款产品了。

此款设备的下盖很容易拆下来,使用塑料片轻轻撬几下就行。

newifi mini使用的是MTK7620+MTK7612的组合,市场上有很多款产品使用了同样的芯片组合,性能指标也都类似,价格高高低低也差不太多。MTK确实是非常厉害,其推出的每款新品都能将市场同级产品的价格拉下来一大截。

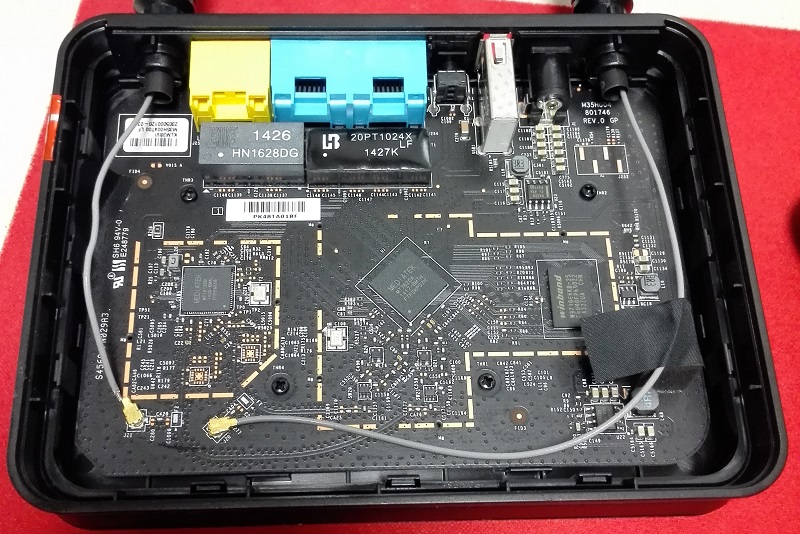

拆开下盖后的全局概览:

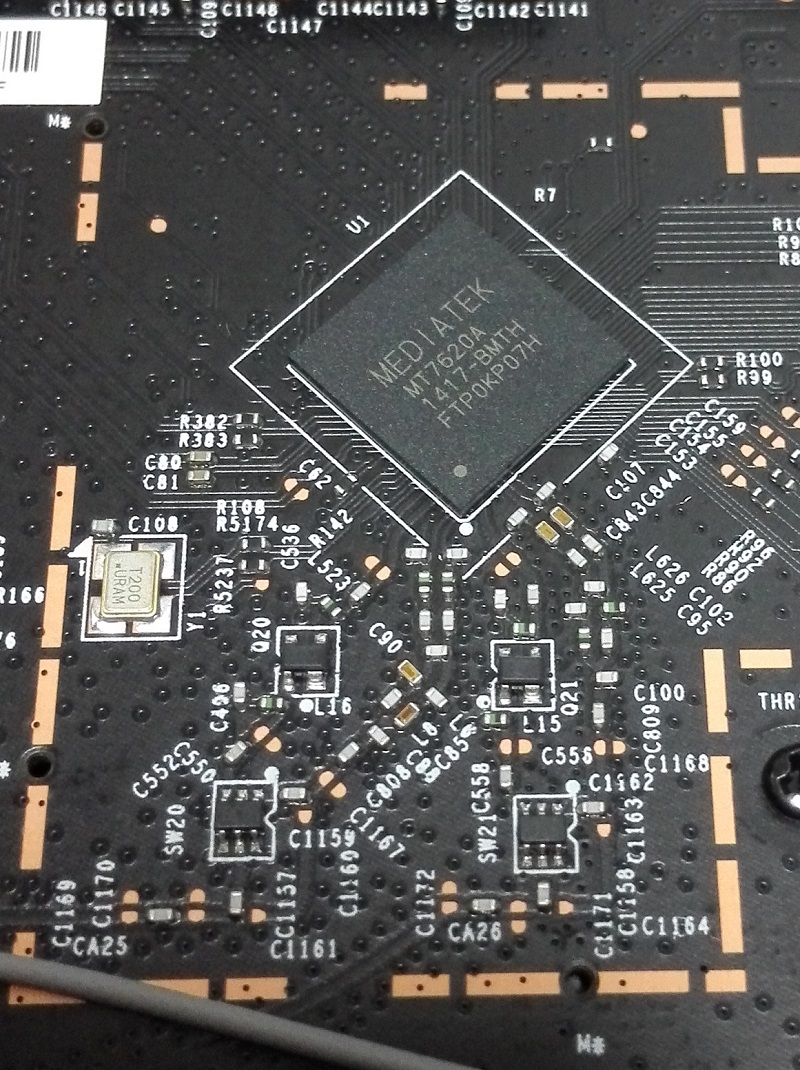

主控芯片MT7620:

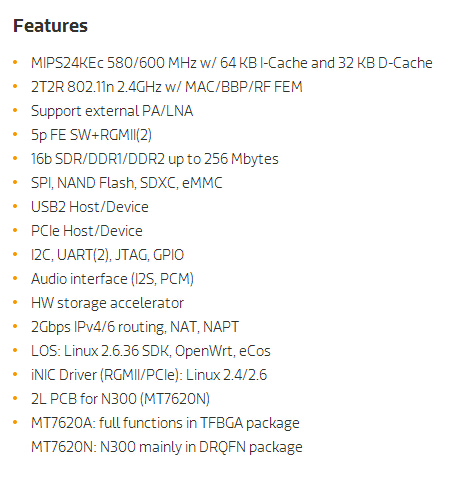

主控芯片的主要性能指标:

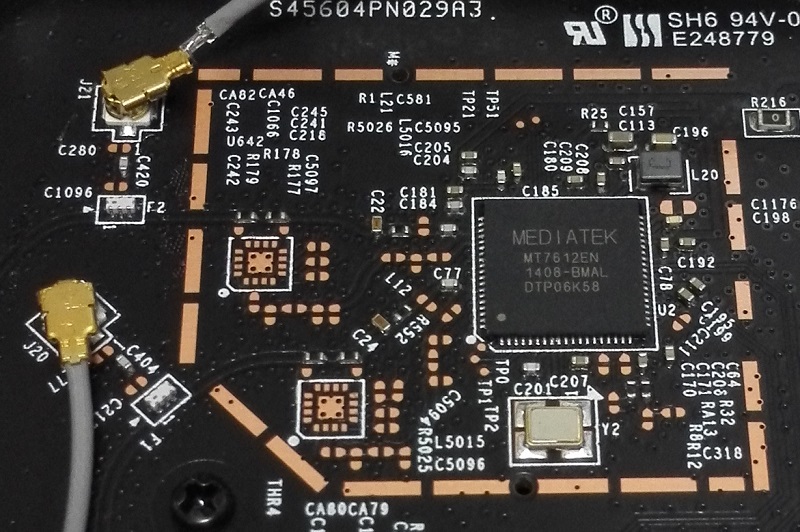

MT7612是WIFI控制芯片:

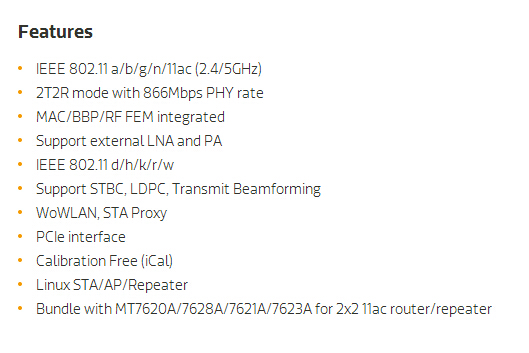

MT7612芯片的主要性能指标:

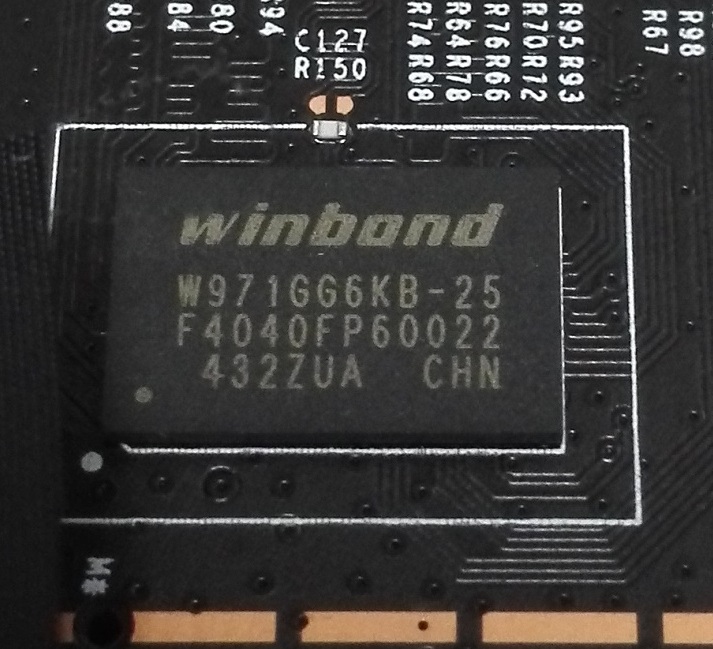

下面是winbond生产的1G bits(128MB)DDR2内存芯片:

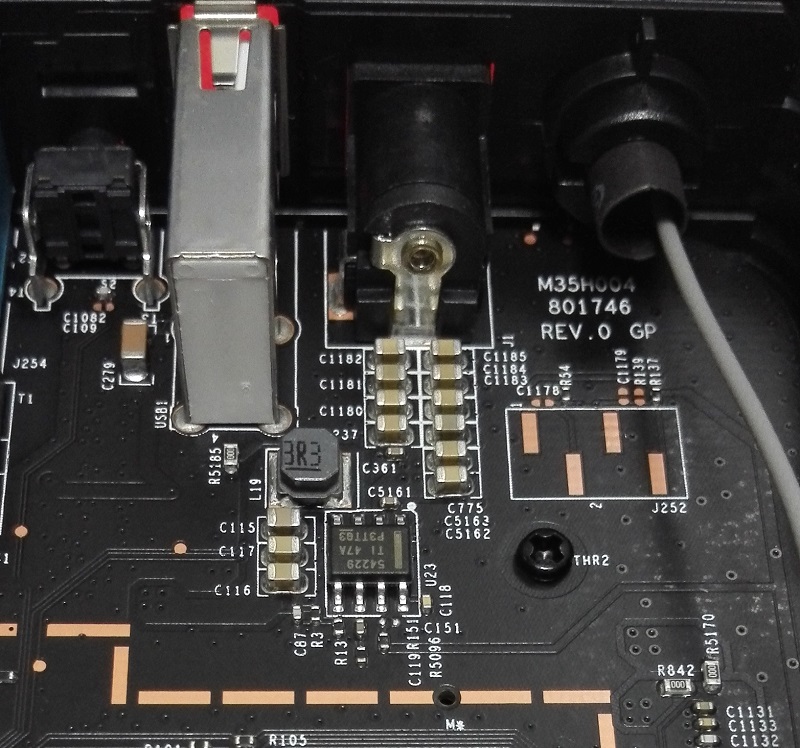

下面是电源部分:

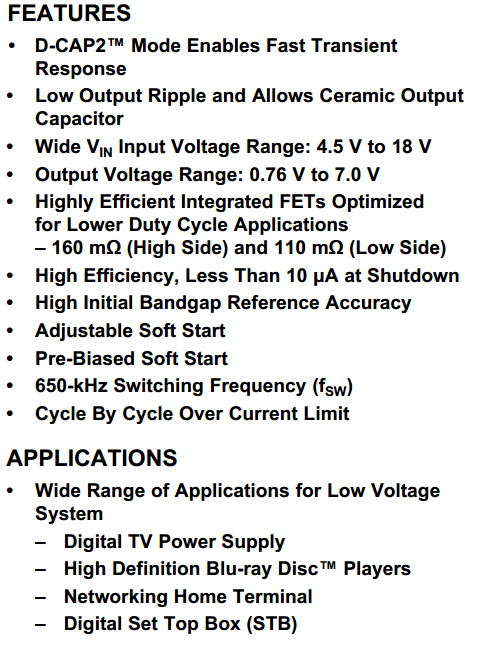

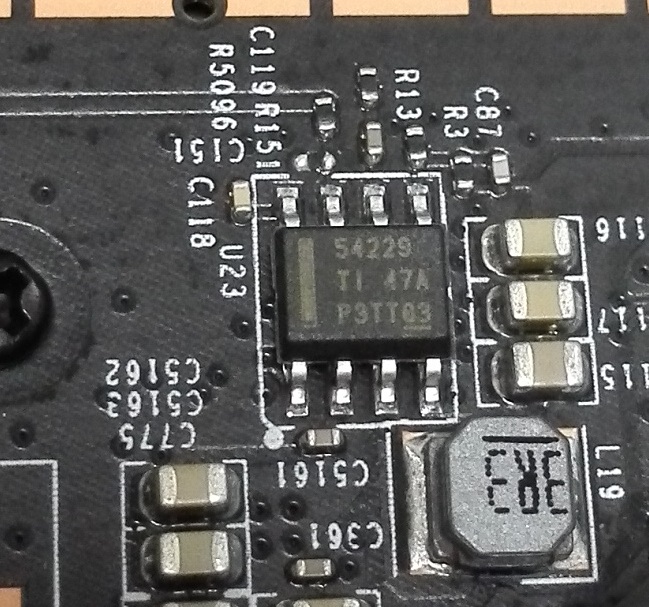

电源部分的主芯片是TI生产的54229,此款芯片可以支持最大2A电流输出,性能指标:

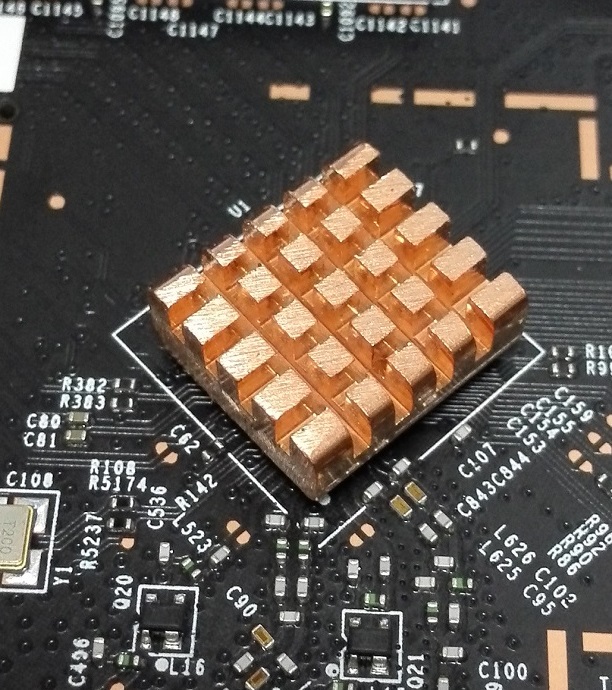

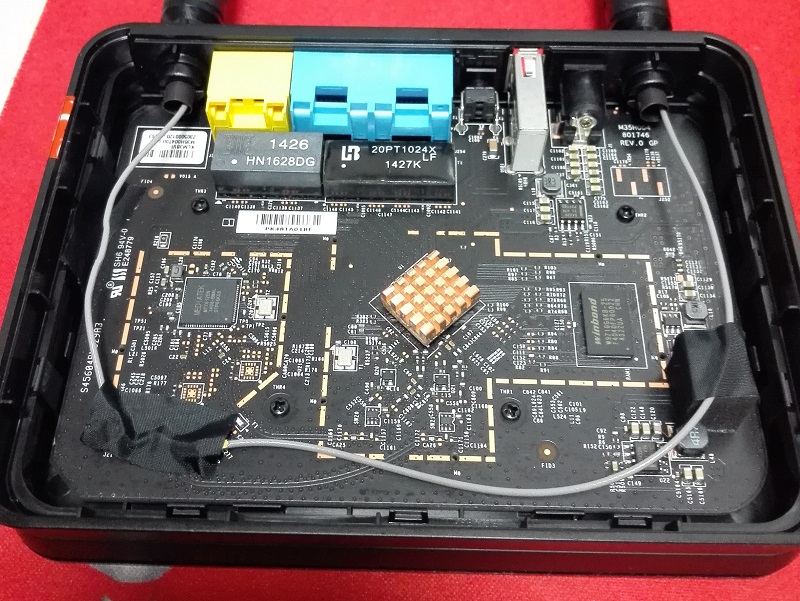

经过一段时间的使用,感觉设备整体发热还是比较严重的,为了能够长期稳定运行,我给主芯片加上了一个散热片,纯铜制造,质量很好:

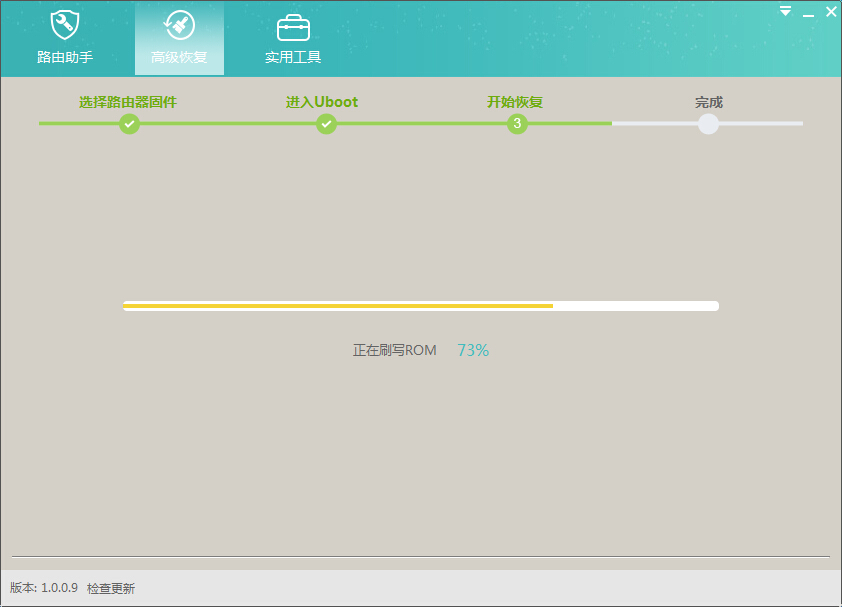

此款设备出厂安装的是联想和百度合作的系统,作为拆客和创客,自然不能忍,一定要刷OpenWRT才行。我不在这里介绍各种高科技的刷机手段,只提供一个“低科技”的刷机方案,就是使用“路由助手”软件安装PandoraBox,过程很简单,具体可以参照文章最后的链接。

OpenWRT安装好后,关闭各种用不到的服务,我就是想让它做一个安安静静的无线路由器而已,不需要任何烂七八糟的功能。

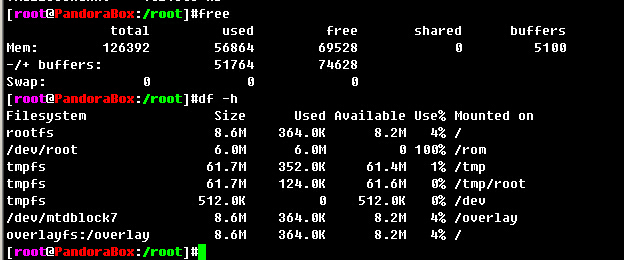

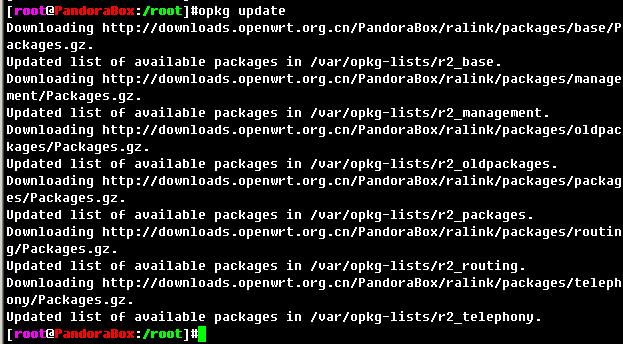

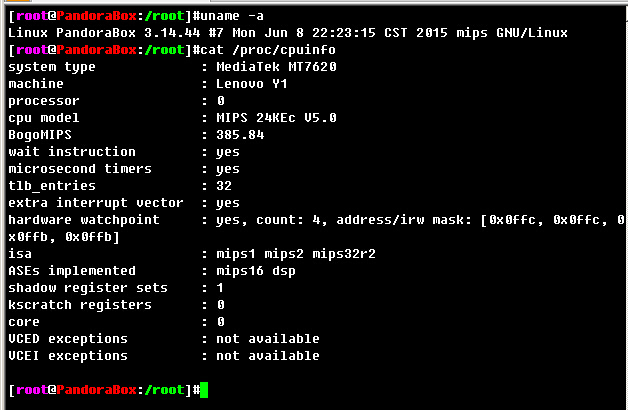

一些运行信息截图:

拆解到此为止,总体来说,此款路由器物有所值,尤其是安装OpenWrt系统后,运行稳定,5GHz的802.11AC速度很好很稳定,值得推荐。

参考资料:

http://newifi.com/

http://bbs.mydigit.cn/read.php?tid=1087302

http://www.ti.com/product/tps54229

http://www.newbandeng.com/thread-11013-1-1.html

http://downloads.openwrt.org.cn/PandoraBox/Lenovo-Y1_RY-1S/firmware/stable/

http://mediatek.com/en/products/connectivity/wifi/home-network/wifi-ap/mt7612e/

http://mediatek.com/en/products/connectivity/wifi/home-network/wifi-ap/mt7620na/

电源芯片tps54229数据手册



2015年09月06日 星期日 07:08

补充一个更新操作系统的方法:

1,将newifi设备断电。

2,按住newifi设备后面的reset按钮,然后再上电。

3,待newifi设备的蓝灯闪烁后,松开reset按钮。

4,电脑通过网线连接newifi设备的LAN端口。

5,电脑设置固定IP地址为192.168.1.100。

6,电脑通过浏览器访问http://192.168.1.1 即可通过web界面上传更新系统固件。
