标题:可调精密并联稳压电源TL431的使用方法

2015年09月01日 星期二 10:45

传统的稳压电源基本有两种方式,一种是串联稳压,目前广泛使用的LDO方案(比如7805)都是此种方案,另外一种是并联稳压,这种方式在大电流应用中很少见,一般作为基准电压源使用。

TL431是一种可调的并联稳压解决方案,内部集成了精密的运放电路,在精度和稳定性上,都远超稳压二极管(齐纳二极管),是其理想的替代方案。在各种开关电源中,经常可以看到TL431的身影。

TL431的应用原理如下,输出电压取决于R1和R2两个电阻的阻值:

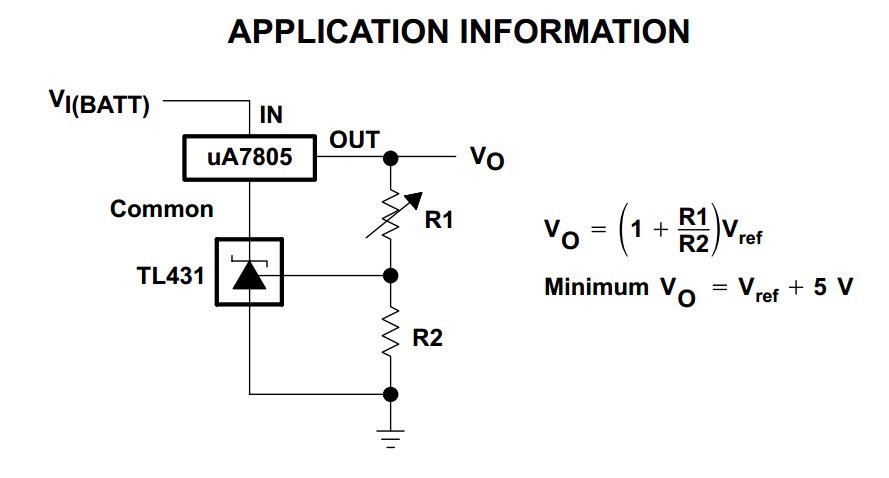

不要奢望TL431能够输出很大的电流,一般应用都是将TL431作为基准电压源,然后通过其他电路输出大电流,下面是一种将固定电压的7805变成可调电源的方案:

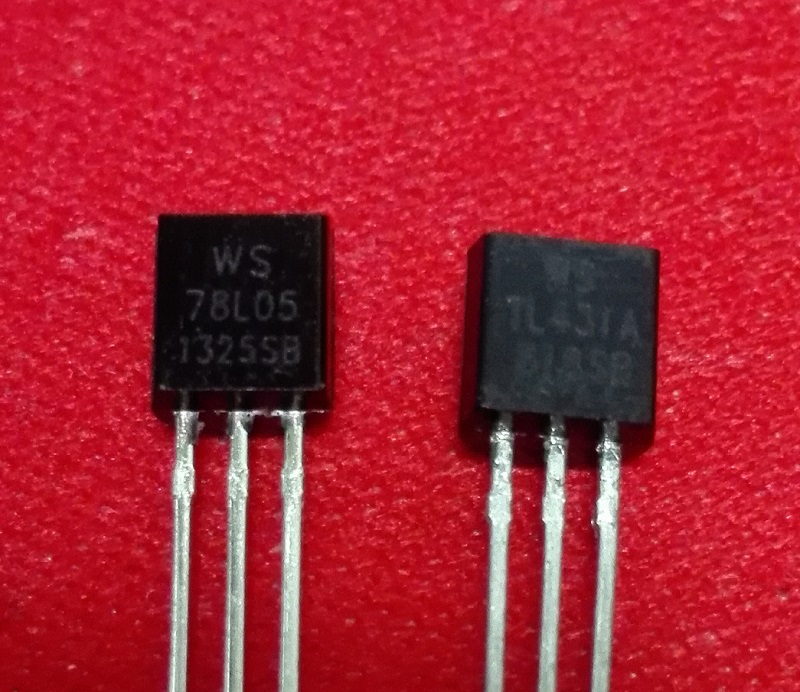

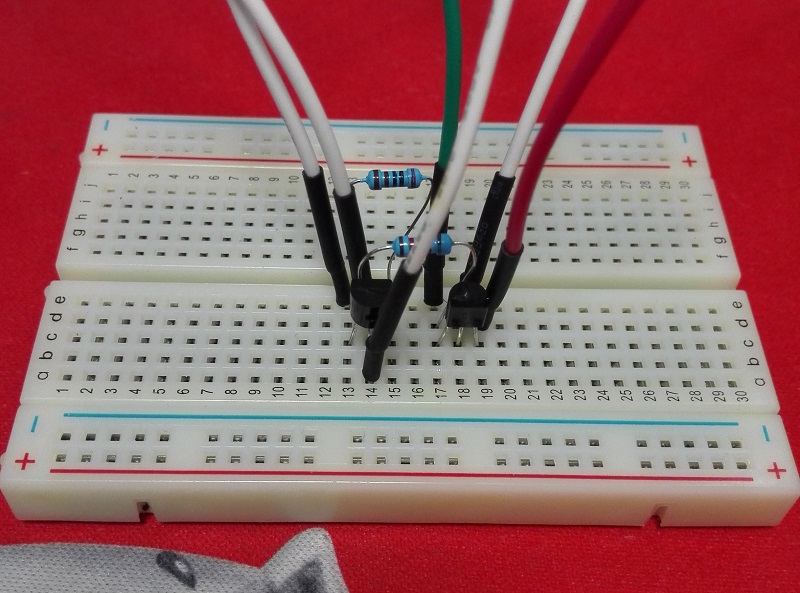

我根据上面的电路做了一个简单的测试,使用的是78L05和TL431,电阻使用的是普通的金属膜电阻,电阻的精度是1%。

R1取10K,R2取2K,那么输出电压应该是(1+10K/2K)*2.5=15V,经实际测试,还是很准确的。

参考资料:

https://en.wikipedia.org/wiki/Voltage_regulator

TL431的数据手册

78L05的数据手册
