标题:DIY Show:锂电池供电的蓝牙音频接收器

2015年09月01日 星期二 12:31

曾经沧海难为水。在尝试过各种发烧设备后,还是觉得用手机装上一个音乐App来听音乐最方便了,在此顺便给QQ音乐App做个广告,这个App很好很强大,一个月十块钱的会员费,就可以无限量的在线收听或者下载高品质无损音乐,其乐库也非常完善,基本上想找的音乐都能找到,还有“猜你喜欢”的功能,省得我自己琢磨自己到底喜欢什么了,真是省时省力省心。

手机听音乐,必须不能拉一根长电线,这时候蓝牙音频接收器就派上用场了。蓝牙音频接收器连接音响,手机就可以通过蓝牙播放音乐了,很方便,音质也不错。

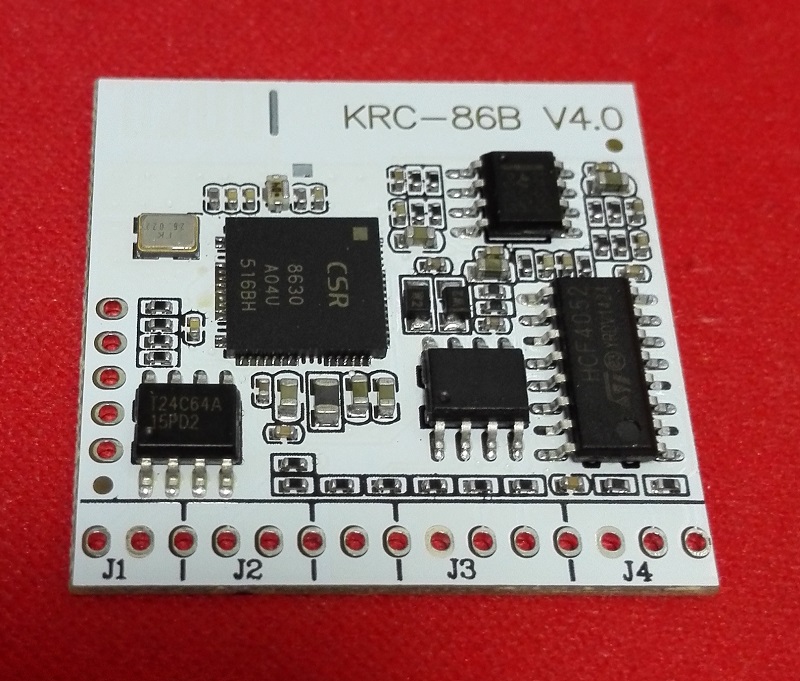

我在淘宝网购买了一块蓝牙音频接收板,这块板的设计很好,无需任何按键操作,开机即处于待连接状态,蓝色LED会缓慢闪烁,当有设备连接后,蓝色LED常亮。接收板自带EEPROM,可以保存曾经连接过的设备,下次连接无需再重复认证,非常方便。

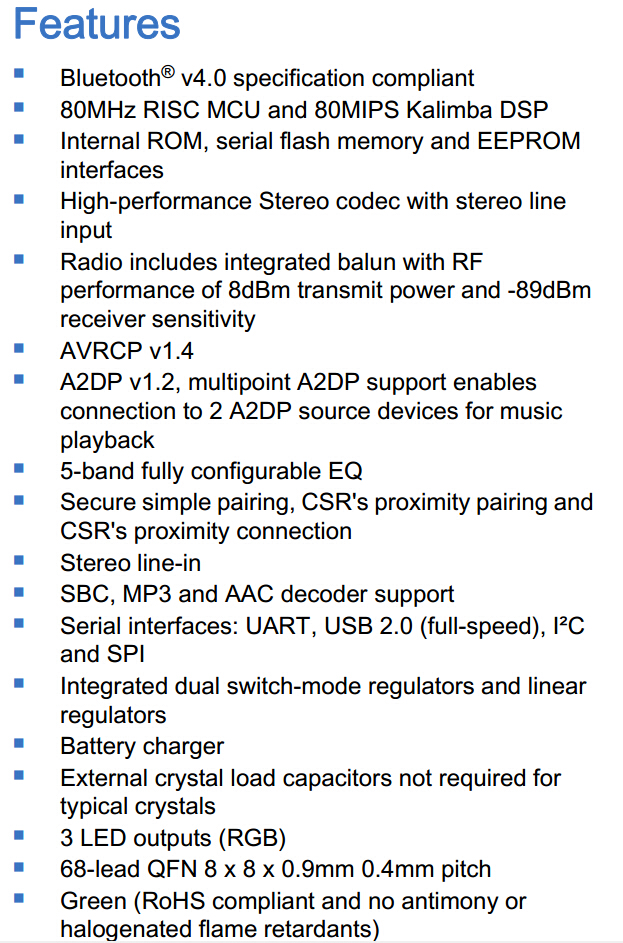

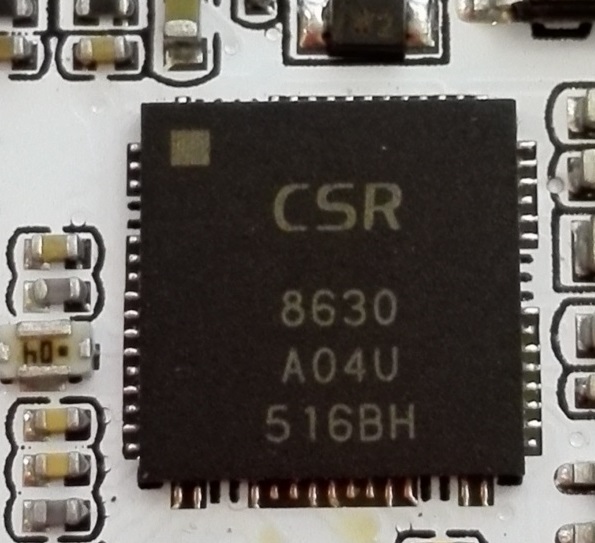

CSR8630主芯片,主要特性如下:

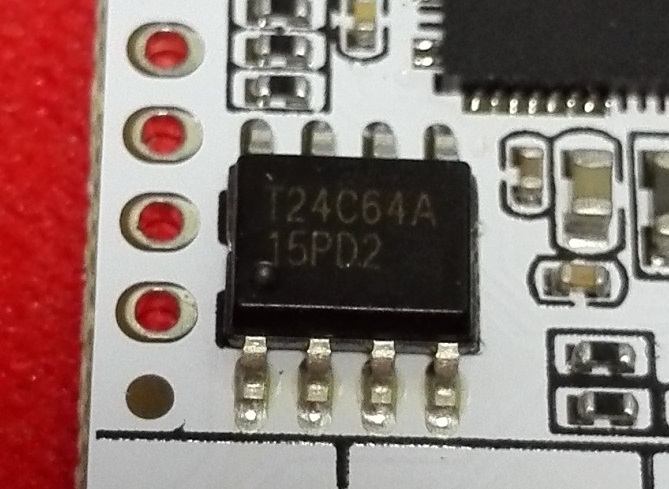

EEPROM芯片:

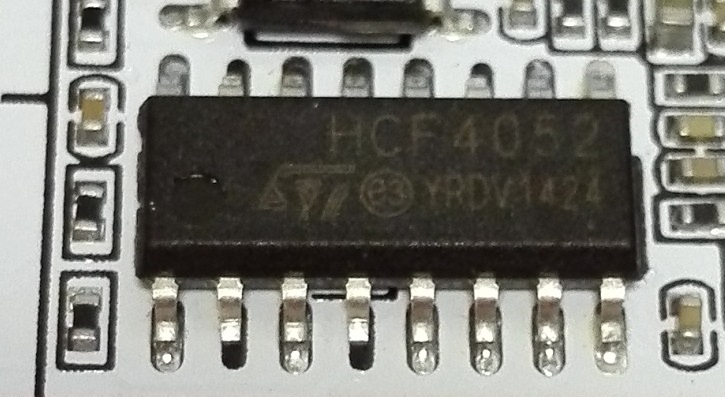

这个是四路模拟开关,用于切换蓝牙输入和音频线路输入:

其他两块IC被抹去了型号,具体是啥不得而知。

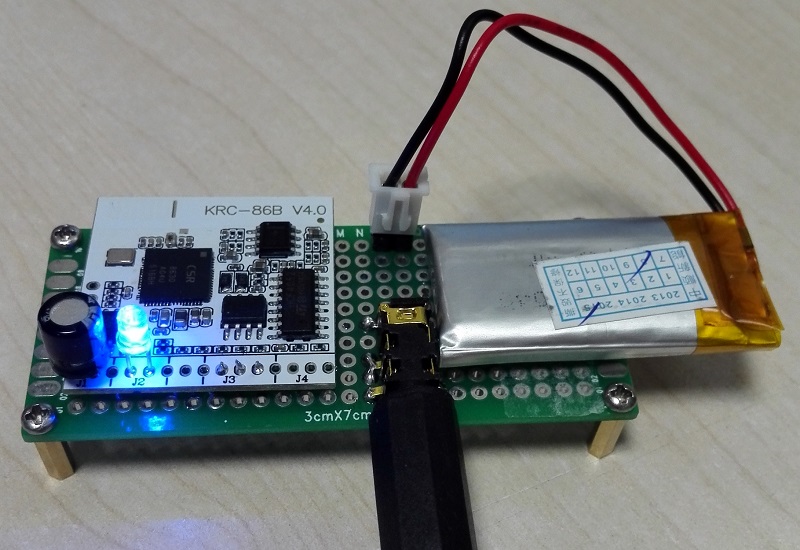

这块开发板的引脚并不是标准的2.54毫米间距,所以不能直接用排针安装到万能板上。好在连接很简单,只需要引出电源和音频输出即可,我用几个电阻引脚直接焊接到万能板上。

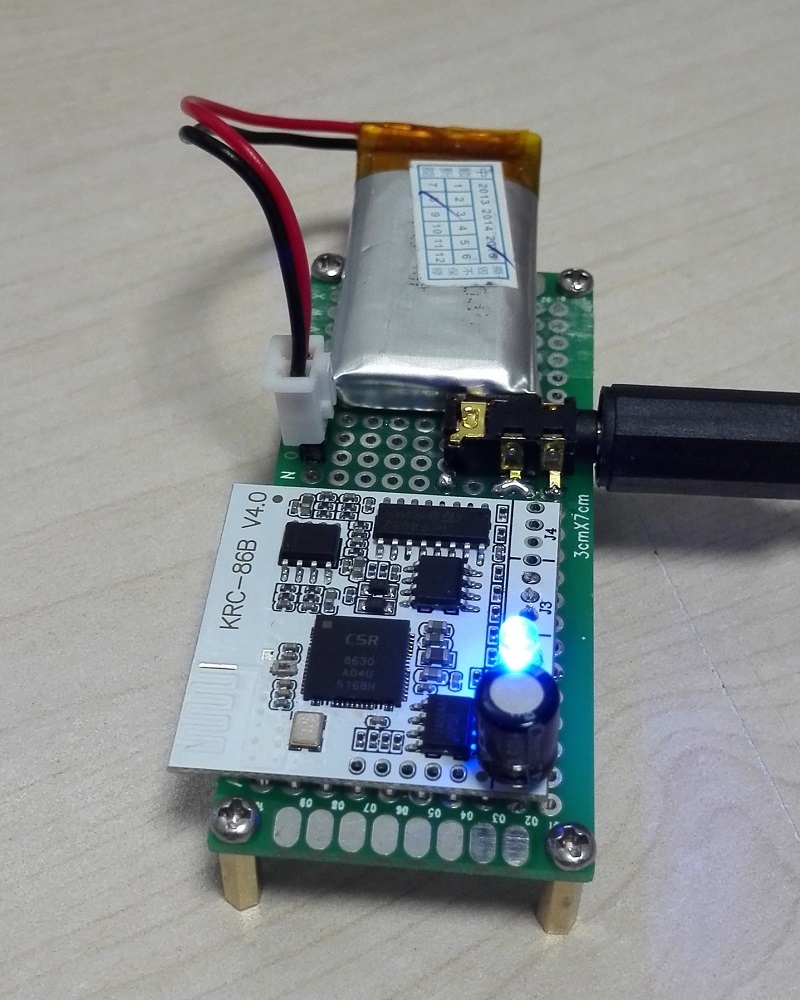

此开发板的供电电压范围很广,我使用一个锂聚合物电池直接供电,此电池自带保护板,无需担心过度放电。实际上,CSR8630是带有锂电池充电功能的,这个开发板没有引出此功能。

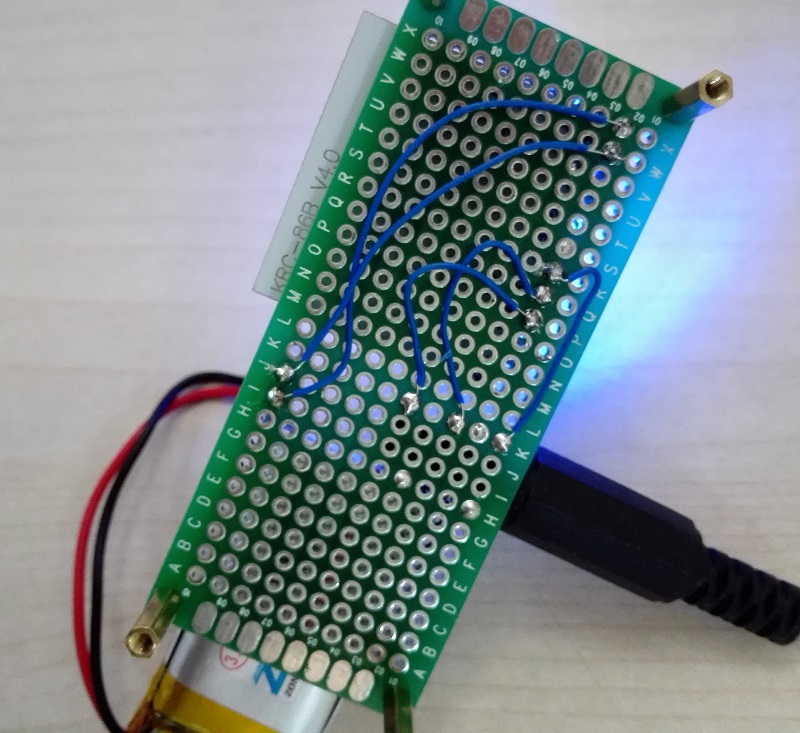

背部使用飞线直接连接。

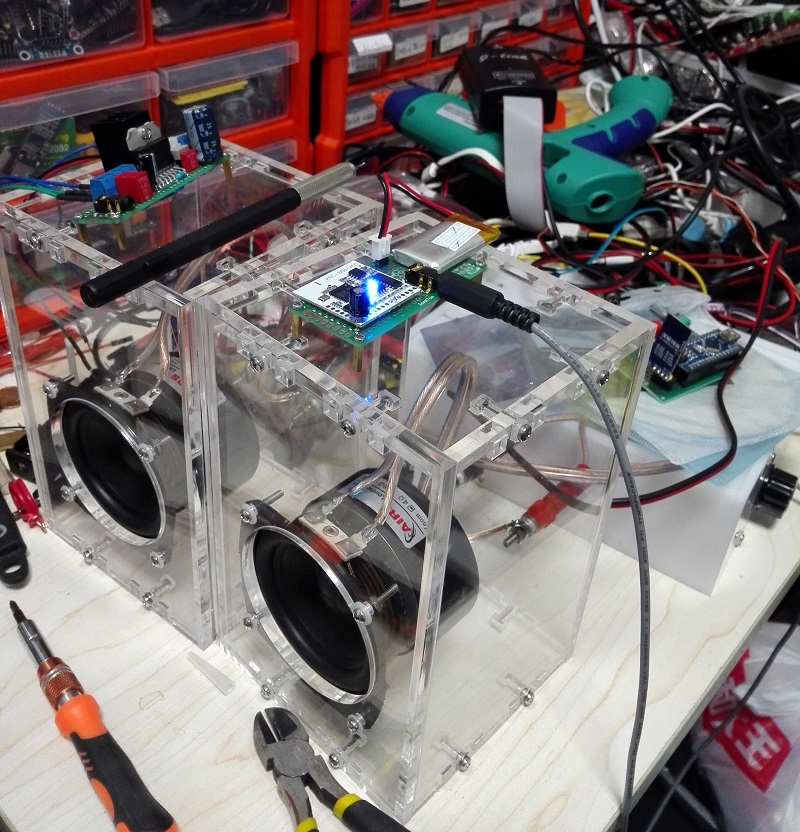

加电后即可用手机连接,经实际测试,音质不逊于市场上几百元的蓝牙音箱,耗电也很小,600mah的锂电池,听了七八个小时后,电还没用完。

参考资料:

http://www.st.com/web/catalog/sense_power/FM1961/SC650/PF63041?sc=internet/analog/product/63041.jsp

http://www.csr.com/products/csr8630

CSR8630的技术概览

HCF4052芯片的数据手册
