标题:简析一款12V8A(AC-DC)开关电源

2015年09月08日 星期二 09:07

目前开关电源的技术已经非常成熟,解决方案多种多样,众多国内厂商也推出了物美价廉的芯片方案,国产开关电源模块更是品种繁多。今天分析的是一款国产的AC-DC开关电源,输出功率是12V8A。

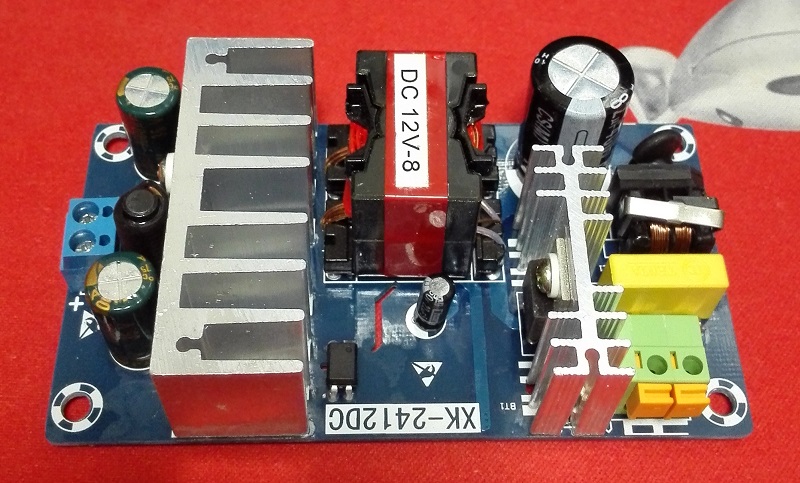

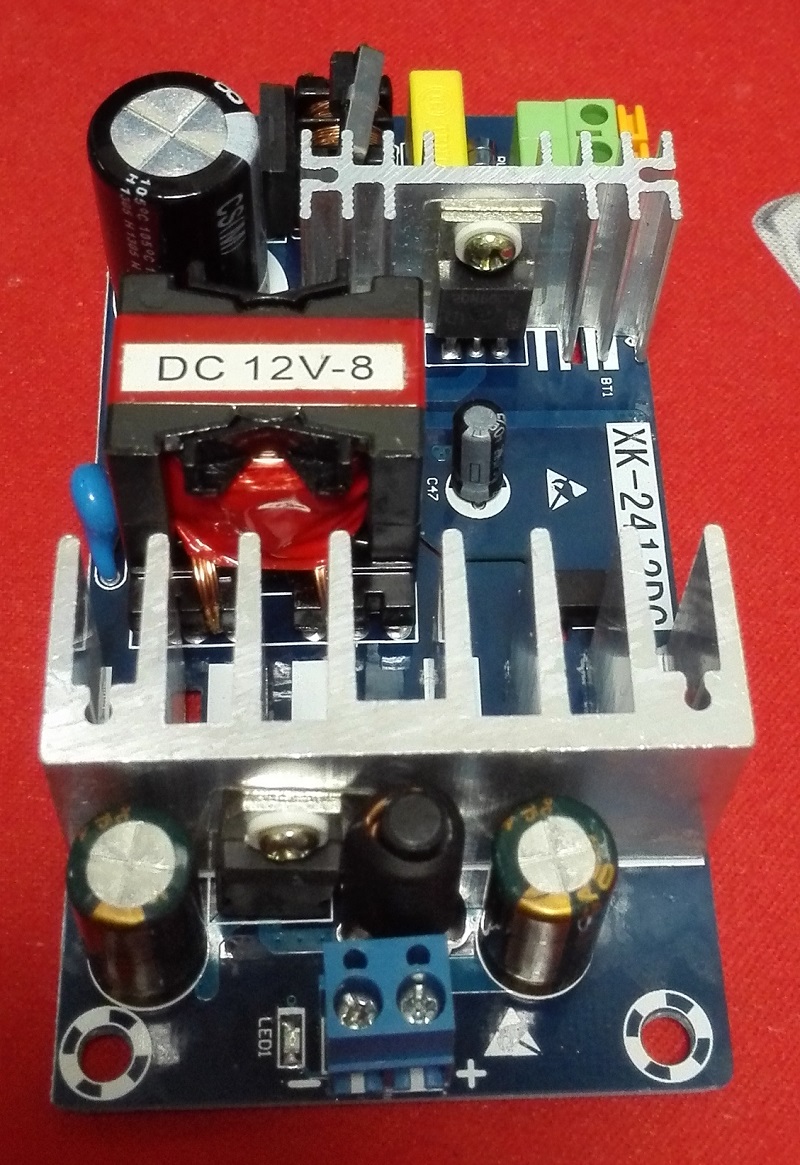

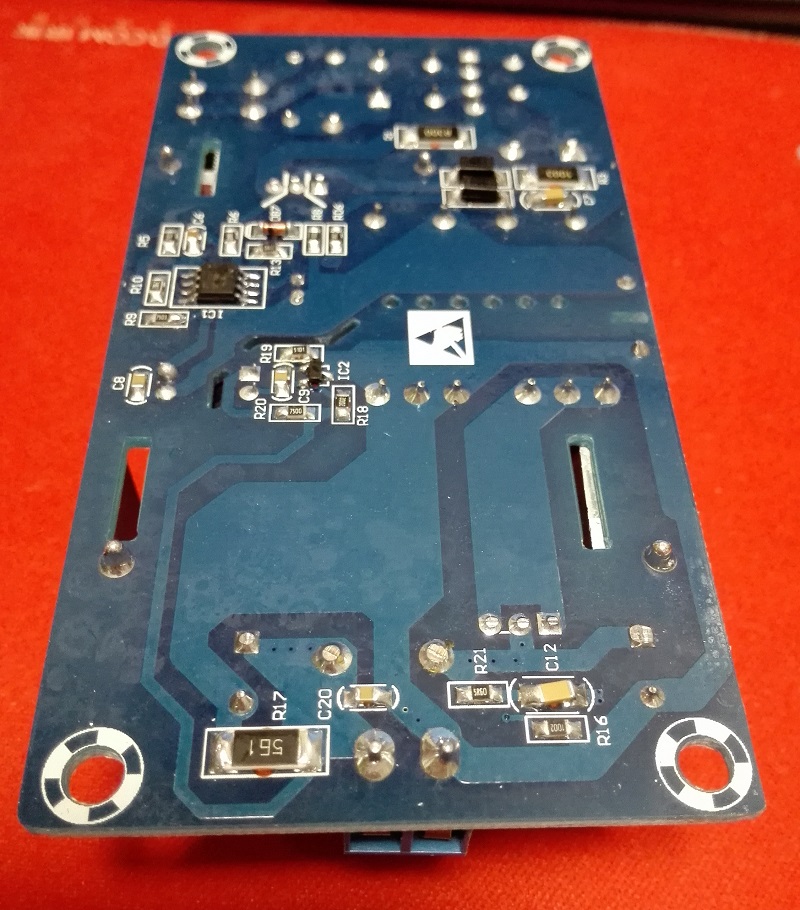

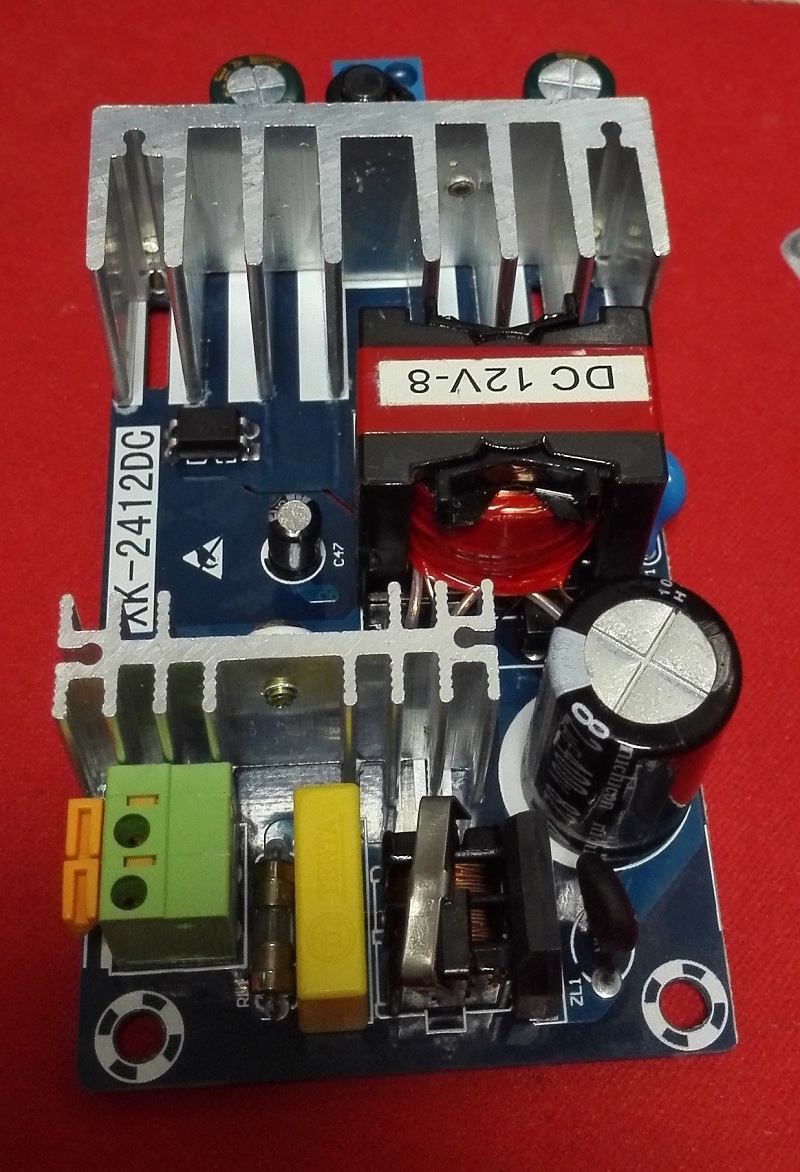

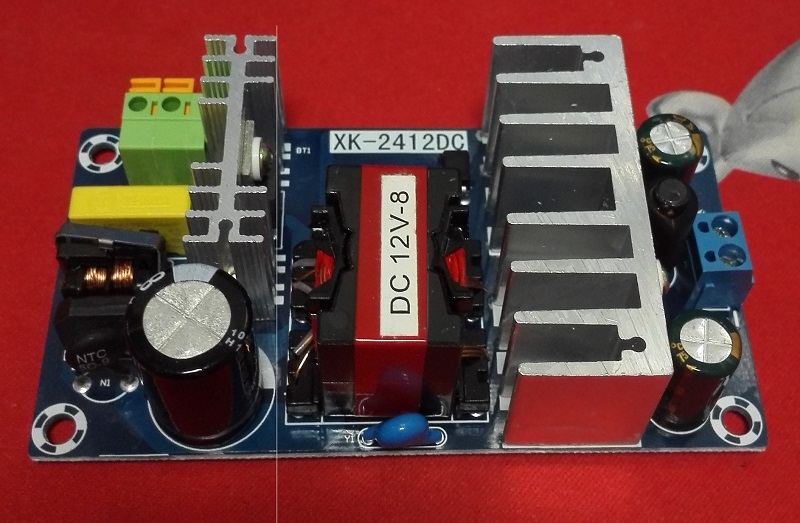

模块整体布局还不错,元件用料也较好,只是PCB背部没有清洗干净,感觉脏兮兮的样子。贴片元件应该是人工焊接的,有些元件歪歪扭扭的。PCB板有固定孔,可以方便的固定到机壳。

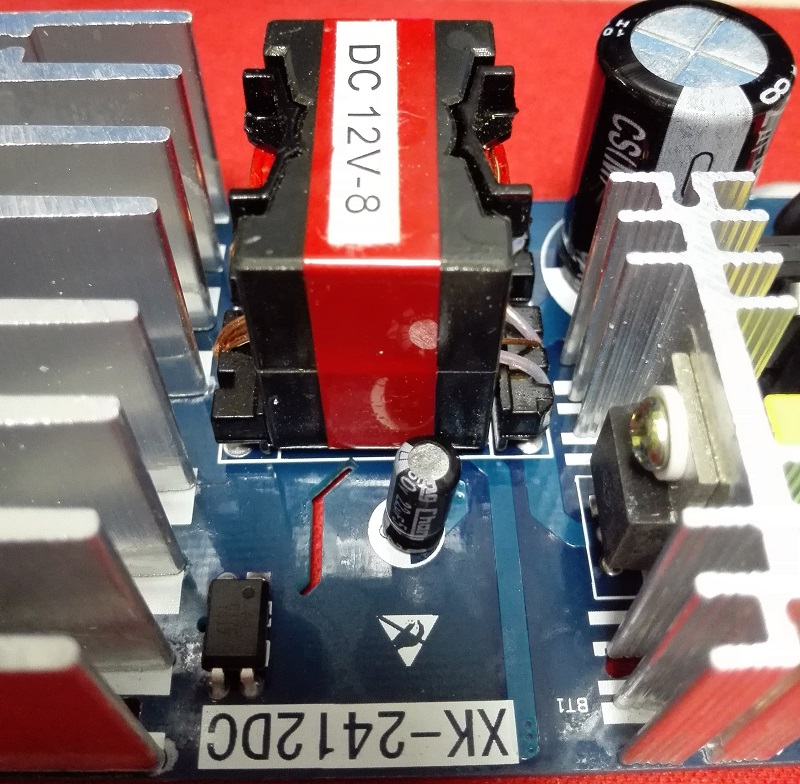

中间部分是隔离变压器,看上去质量不错。

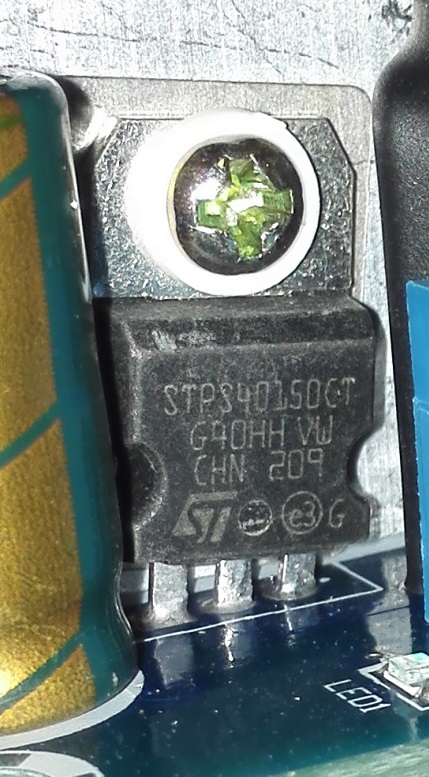

这个是ST出品的STPS40150双肖特基二极管,耐压150V,电流20A。

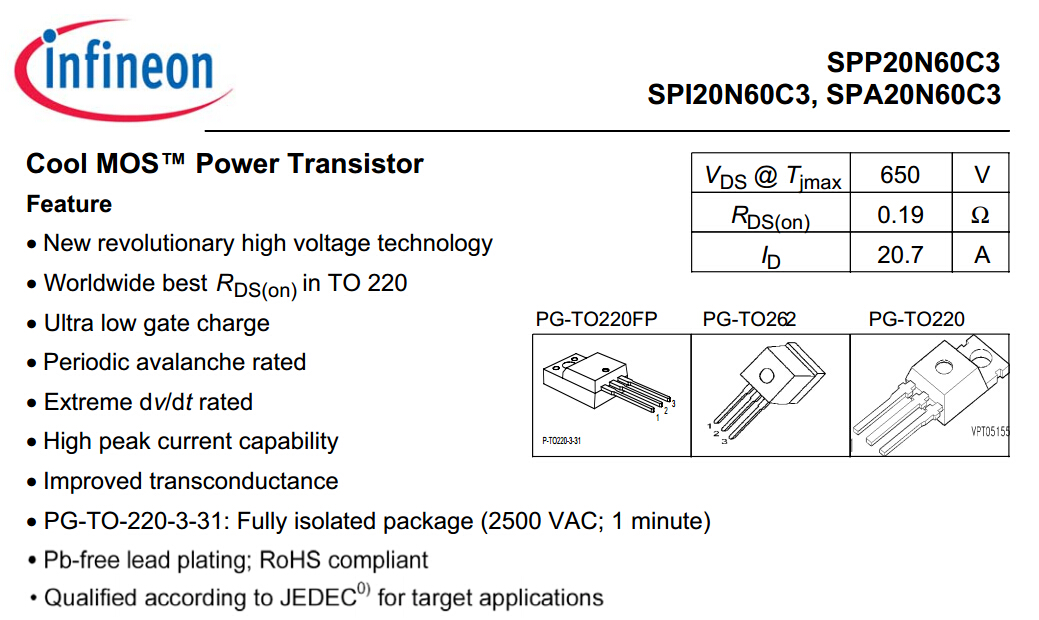

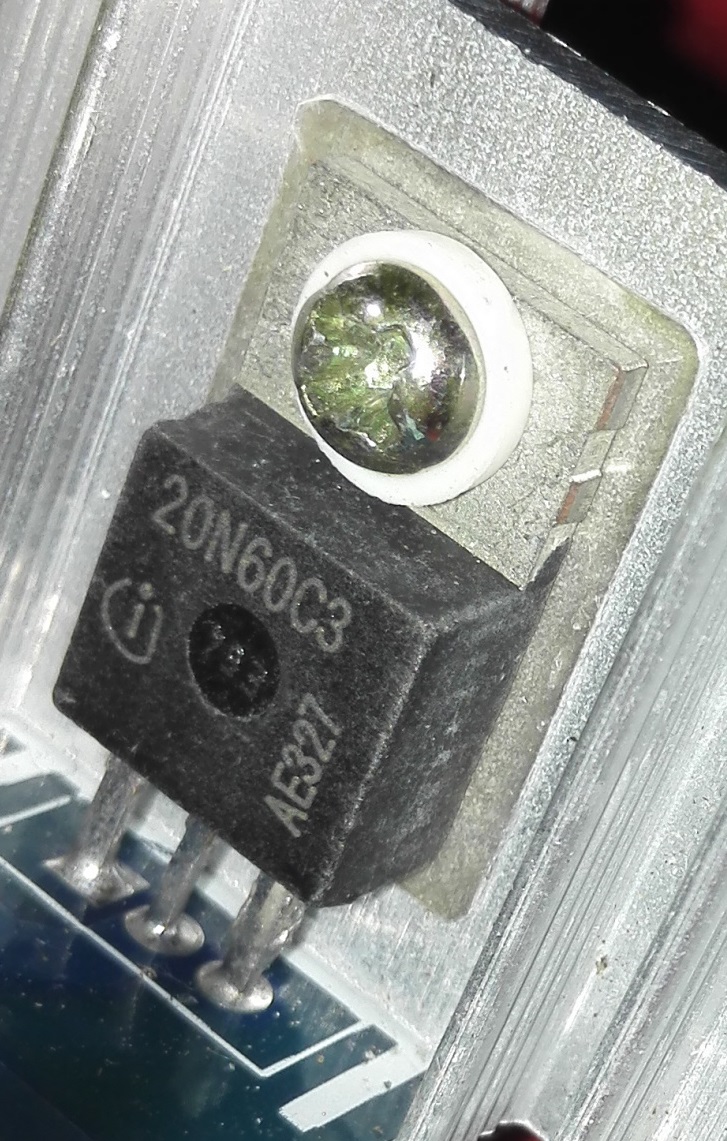

这个是大功率场效应管20N60,耐压650V,电流20A,电阻0.19欧。

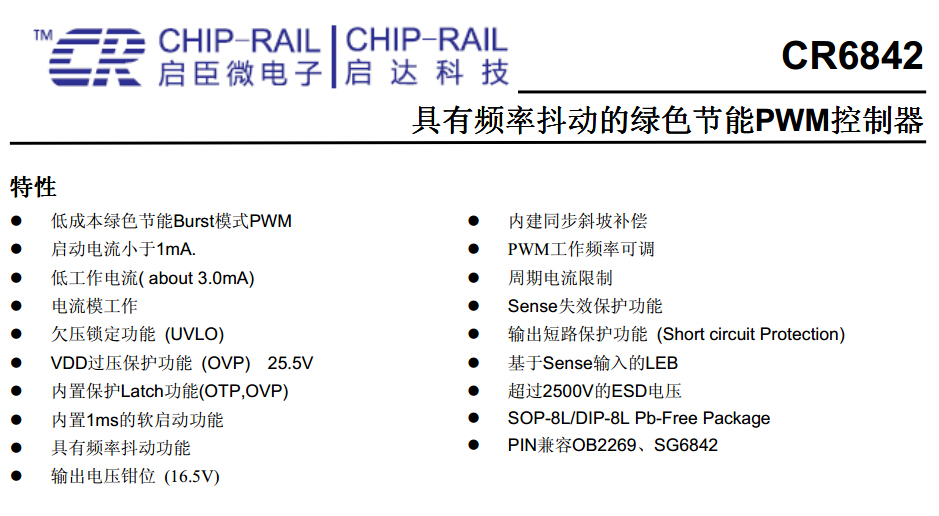

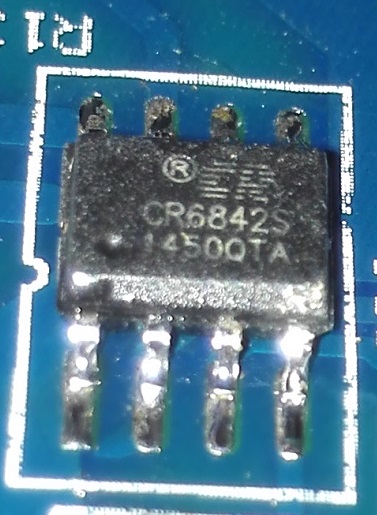

PWM控制芯片是CR6842,这是一家国内厂商设计生产的芯片,电源模块生产厂家还试图抹掉型号标识,我费好大力气才看清型号。

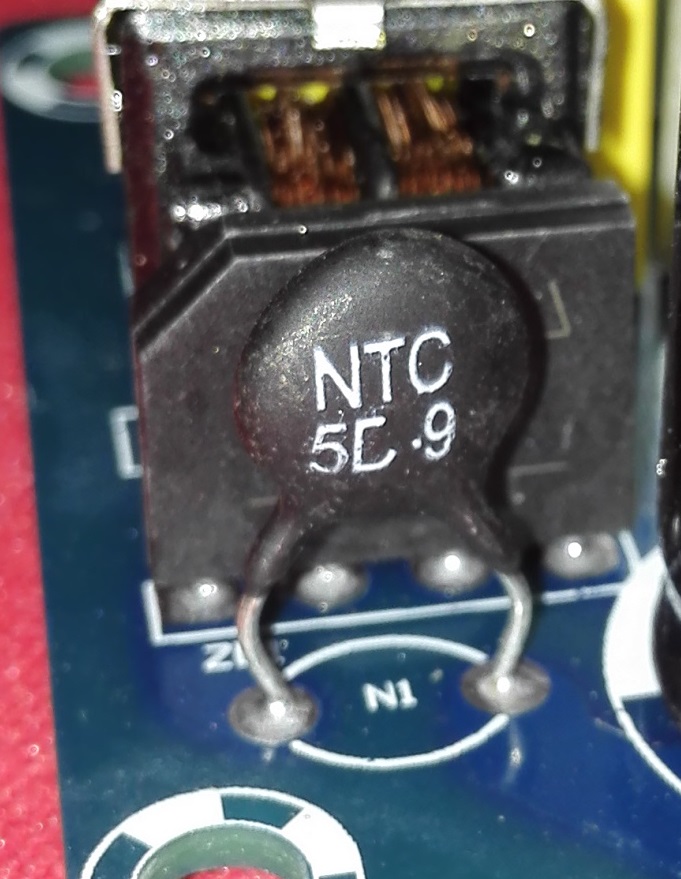

这个是热敏电阻:

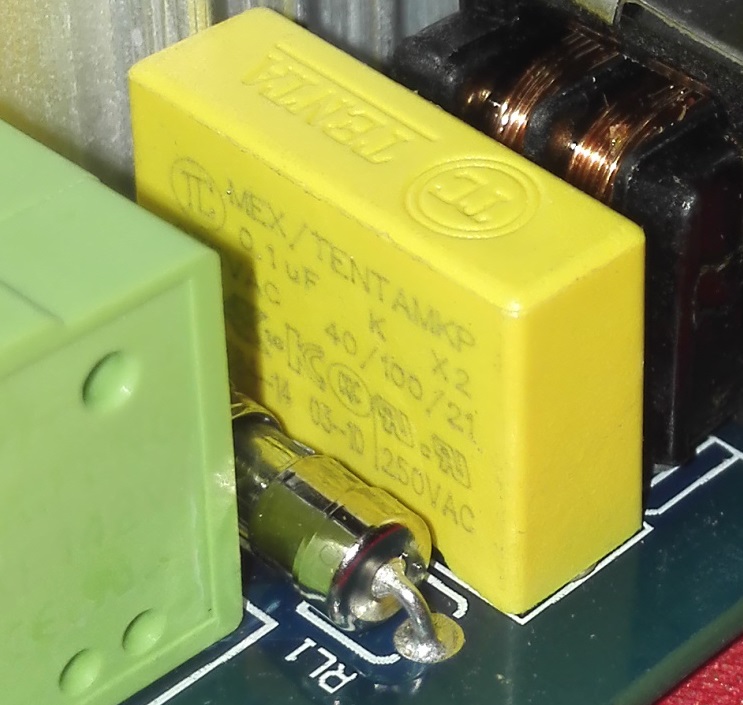

AC输入端的滤波电容:

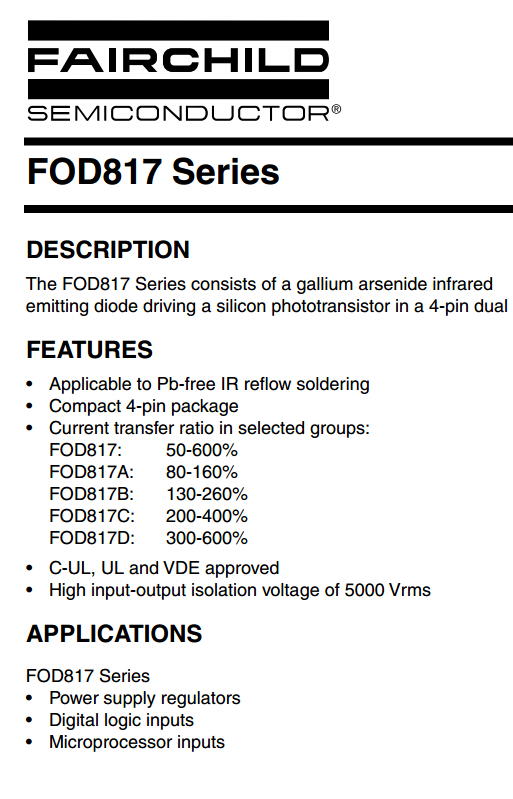

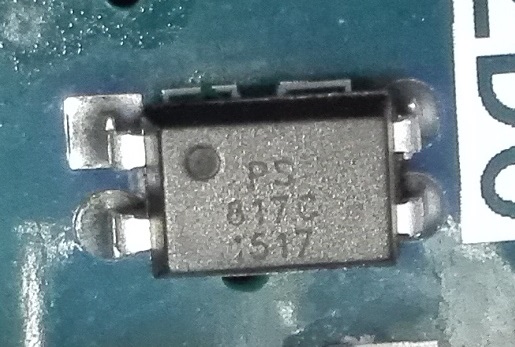

隔离光耦,型号是817:

总体来说,此款电源供料不错,实际测试效果也很好,能够以标称功率持续稳定运行,物美价廉,只要20块钱,很好很强大。

参考资料:

20N60的数据手册

CR6842的数据手册

STPS40150的数据手册

817光耦的数据手册
