标题:简析一款5V2A(AC-DC)电源

2015年09月09日 星期三 09:15

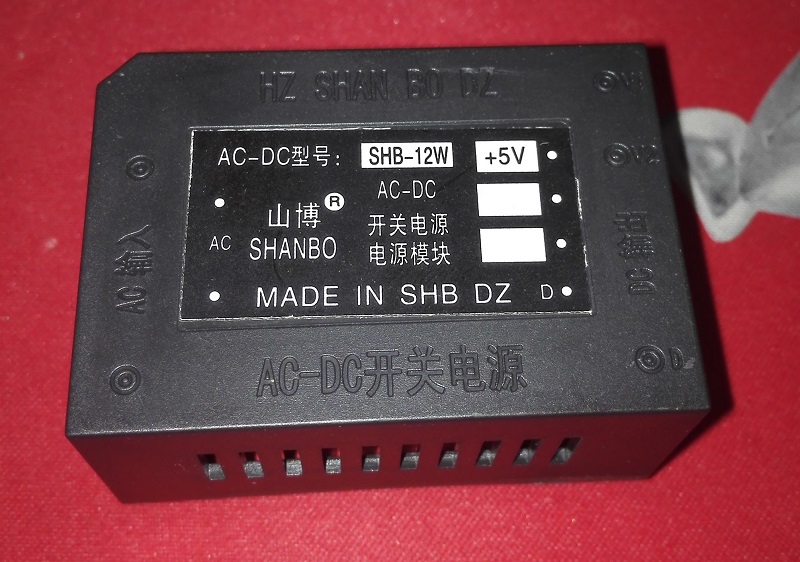

此款电源购买于淘宝,厂家是杭州山博电子,比较正规。电源带有塑料外壳,使用插针引出输入和输出,可以直接焊接于电路板,没有固定螺孔,标称输出5V2A。

下盖可以直接撬开,电路板与外壳使用胶水粘结,需要破坏掉外壳才能拆出电路板。

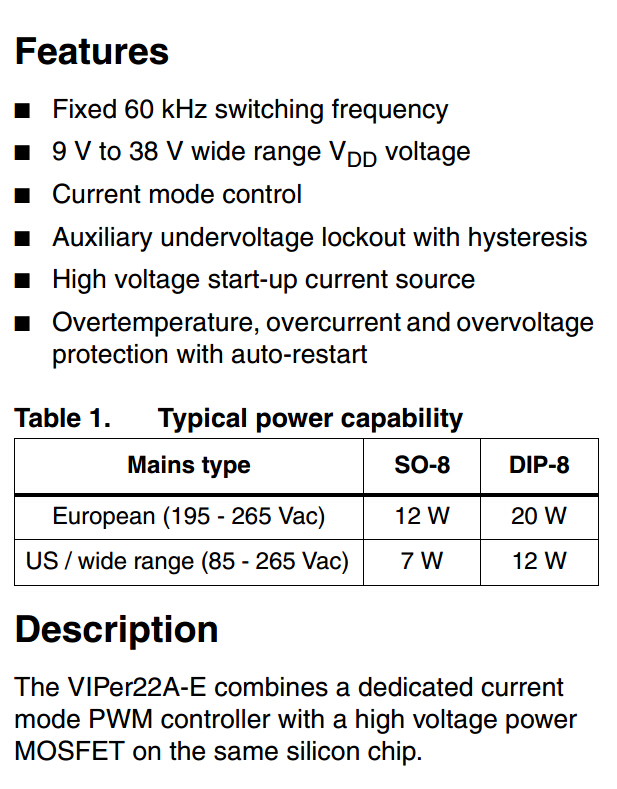

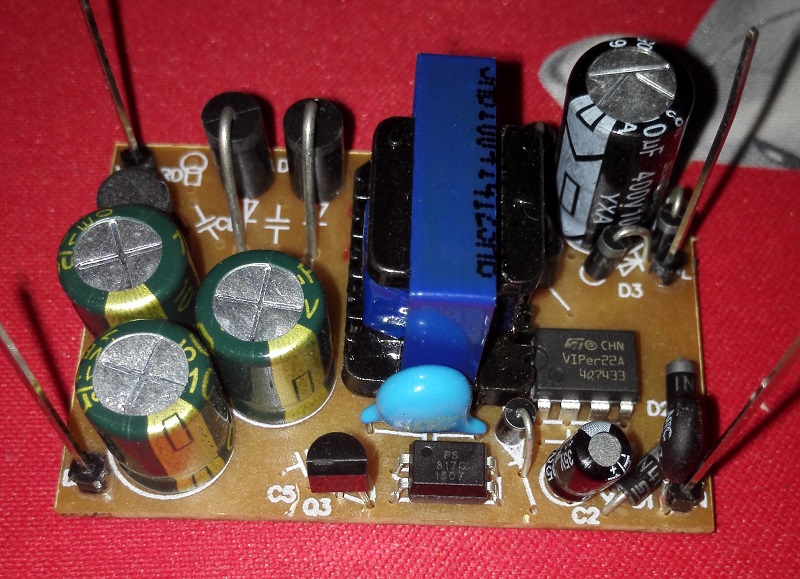

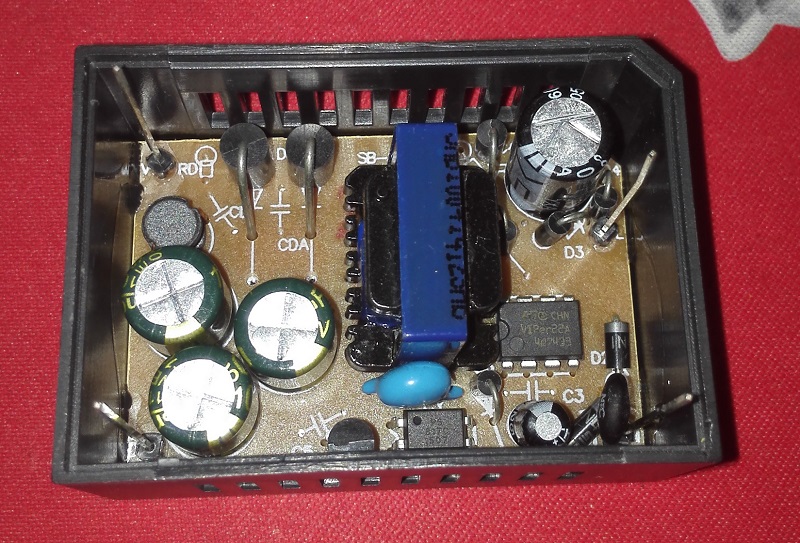

电路板正面的元件比较正规,主芯片没有抹掉型号,是ST公司设计生产的Viper22A,这是一款集成了高压场效应管的开关电源专用芯片。

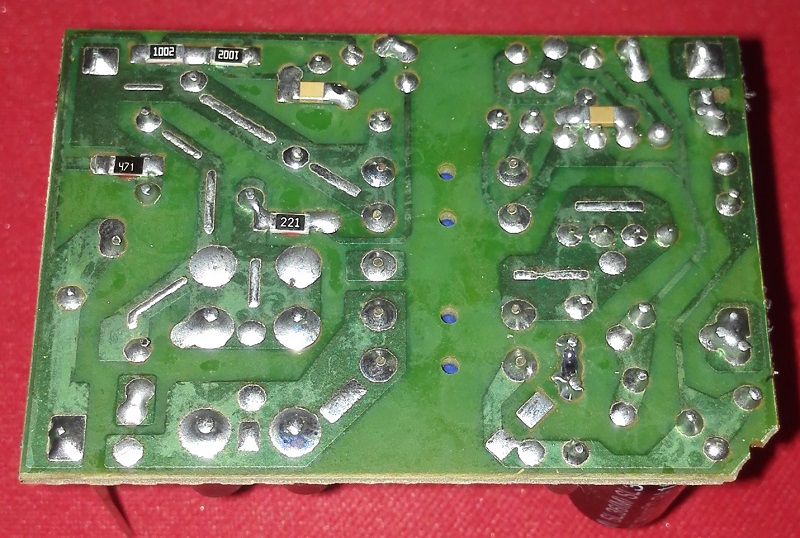

电路板背部有一些贴片元件,目测应该是手工焊接的,不太整齐。

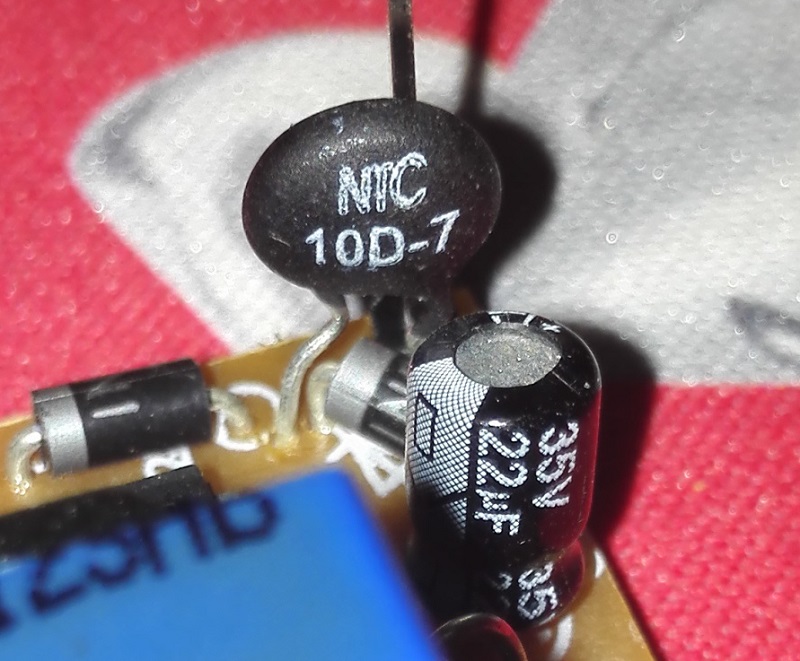

热敏电阻:

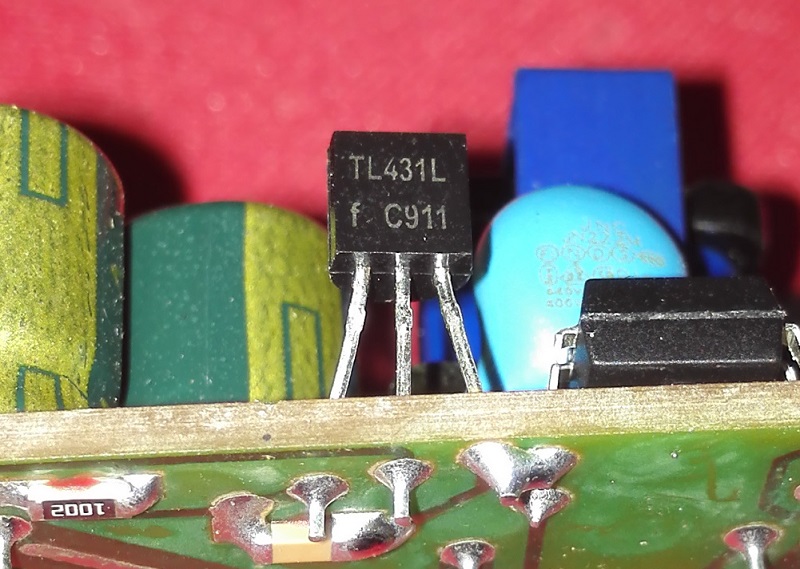

TL431基准电压源:

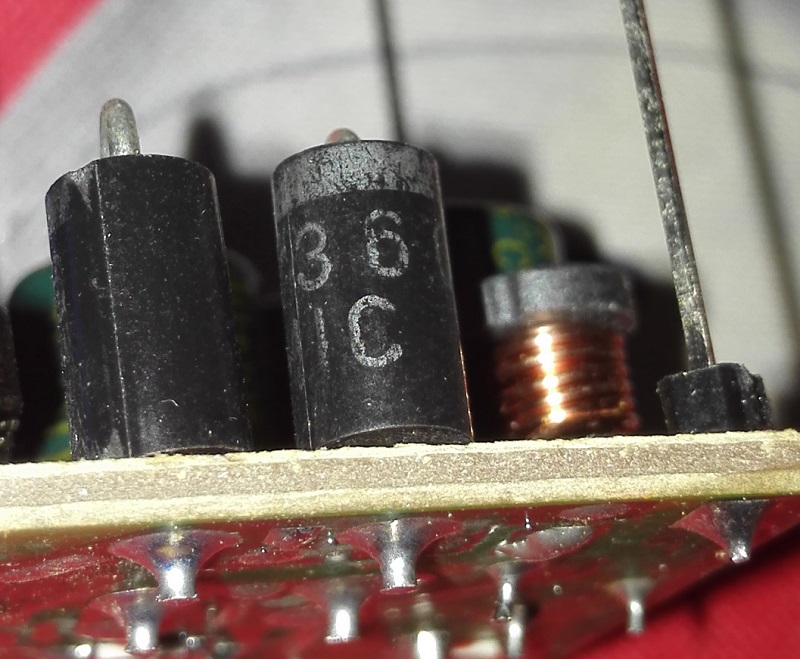

SR360二极管,电流是1A,两个并联:

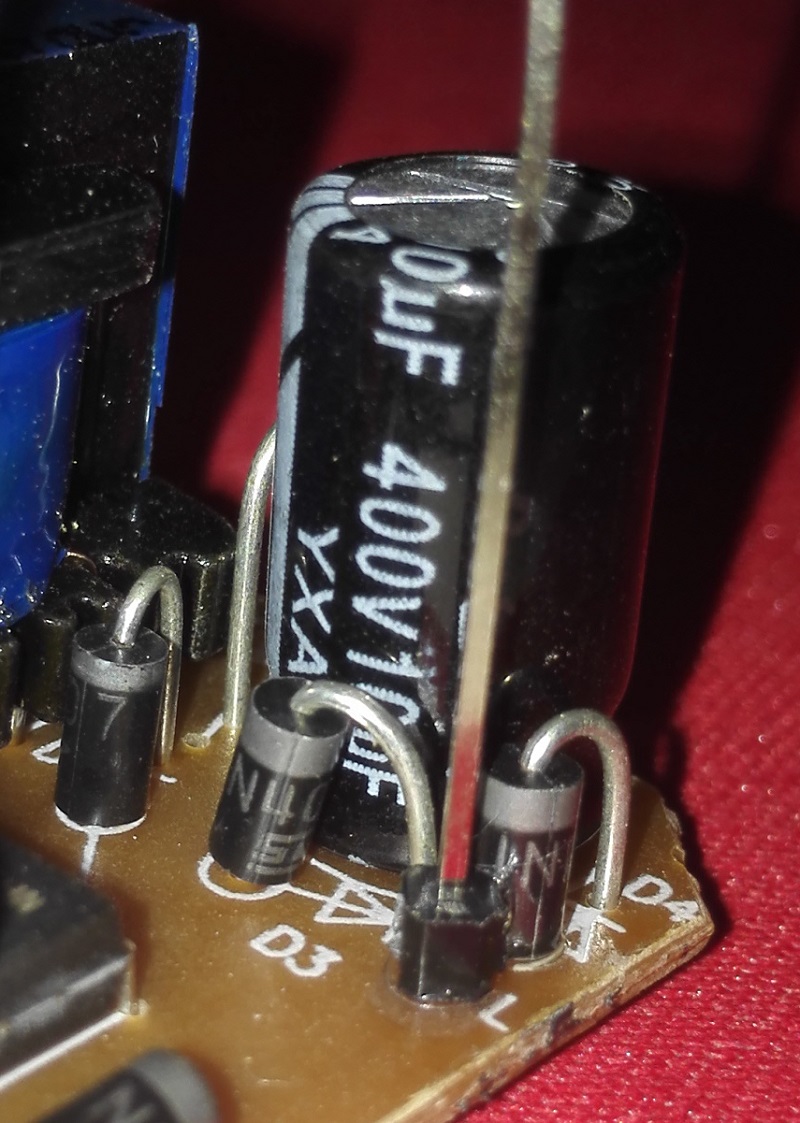

输入整流二极管和滤波电容:

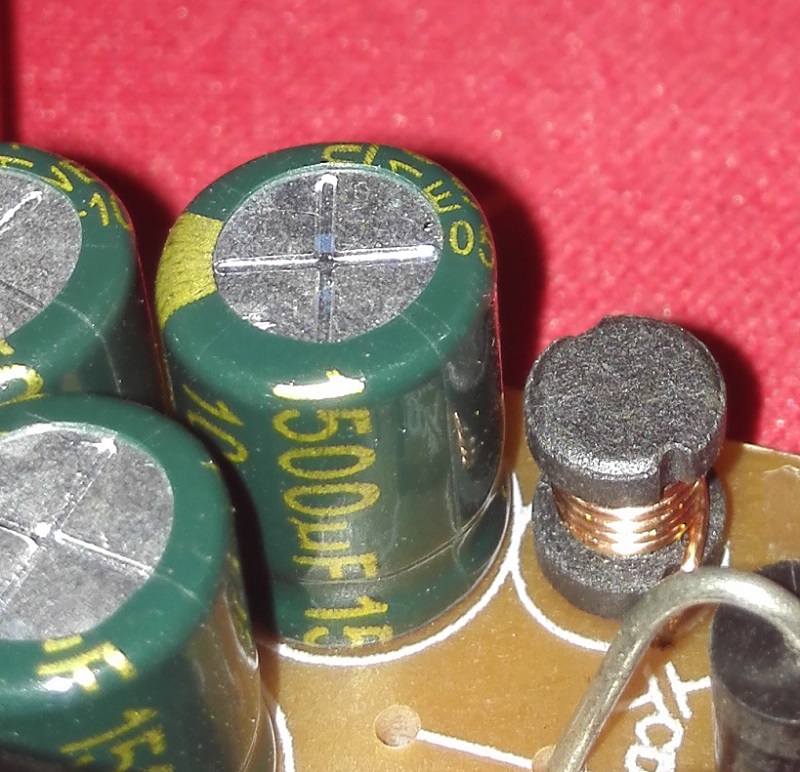

输出滤波电容和电感:

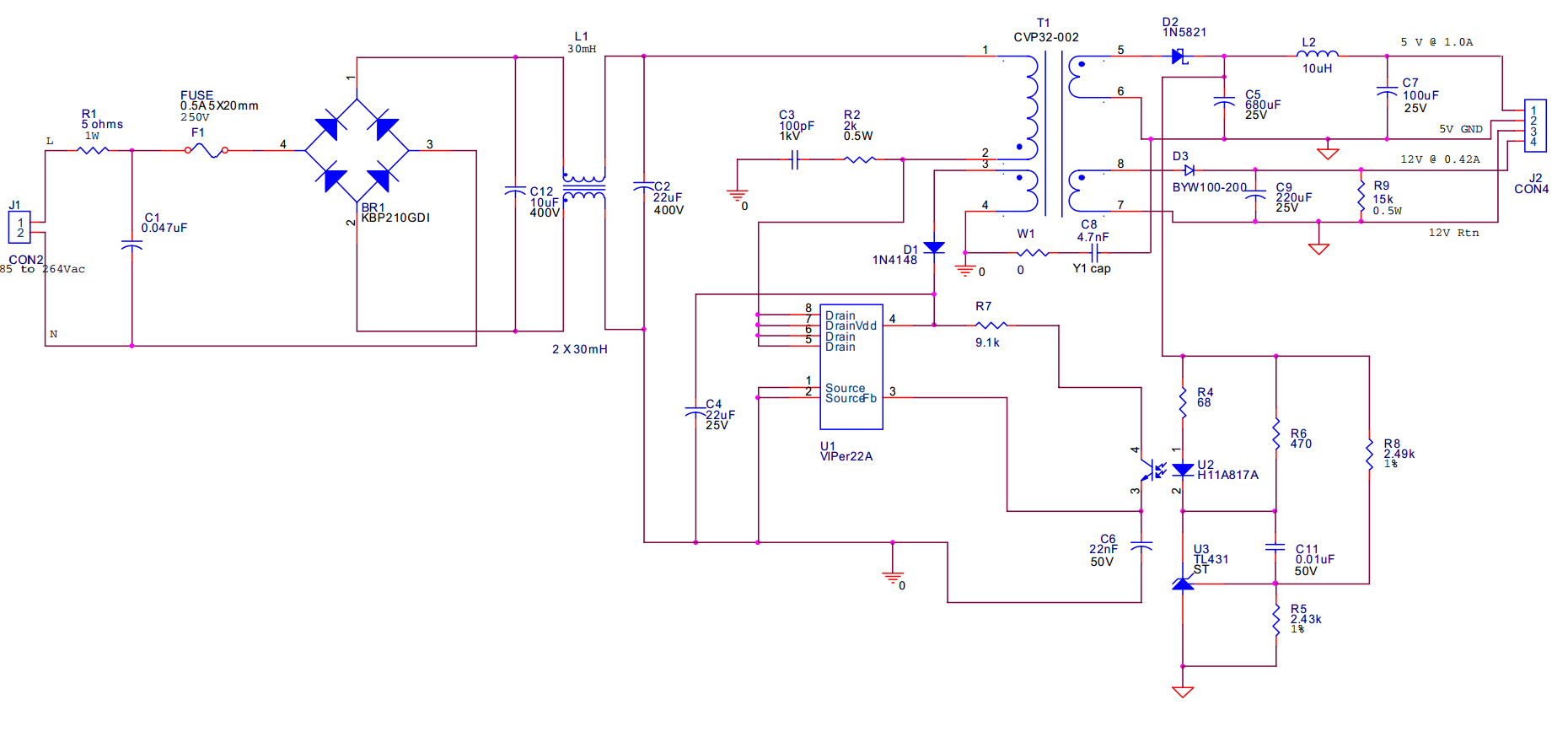

ST官方参考电路,据我分析,此款电源模块有不少偷工减料的地方,比如省去了输入电源滤波器的很多元件。

参考资料:

Viper22A的数据手册

http://www.st.com/web/en/catalog/sense_power/FM142/CL1454/SC432?sc=viper

http://www.hzshanbo.cn/9365-684/18376.html
