标题:一款基于AP8012芯片的小功率AC-DC电源的简

2015年09月09日 星期三 11:39

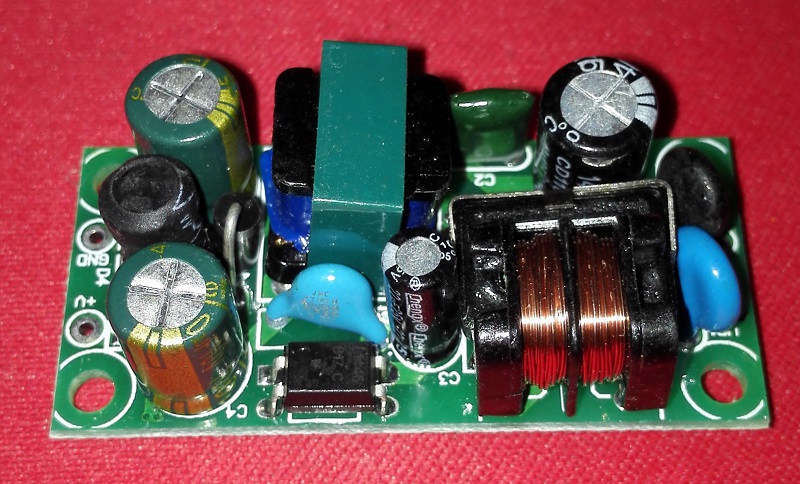

此次分析的是一款小功率AC-DC开关电源板,基于AP8012芯片,输出功率在10W以内,输出电压有多种选择,并配备了比较完整的输入端滤波器。

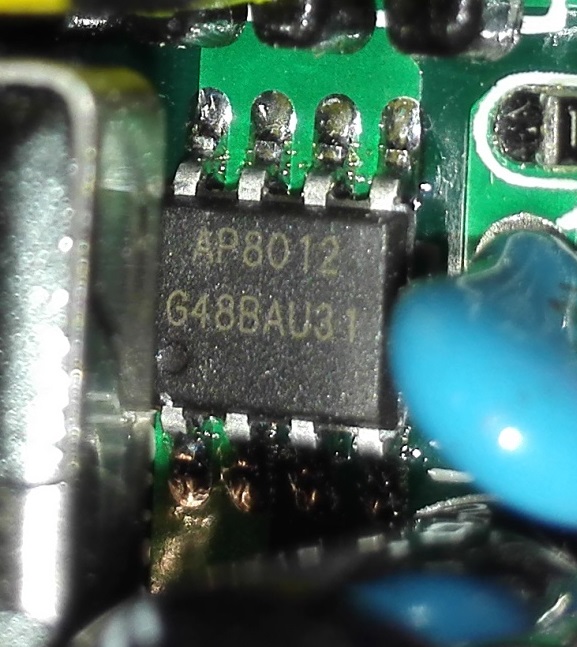

AP8012主芯片,性能指标与ST的Viper系列相仿。

光耦,依然是817系列。

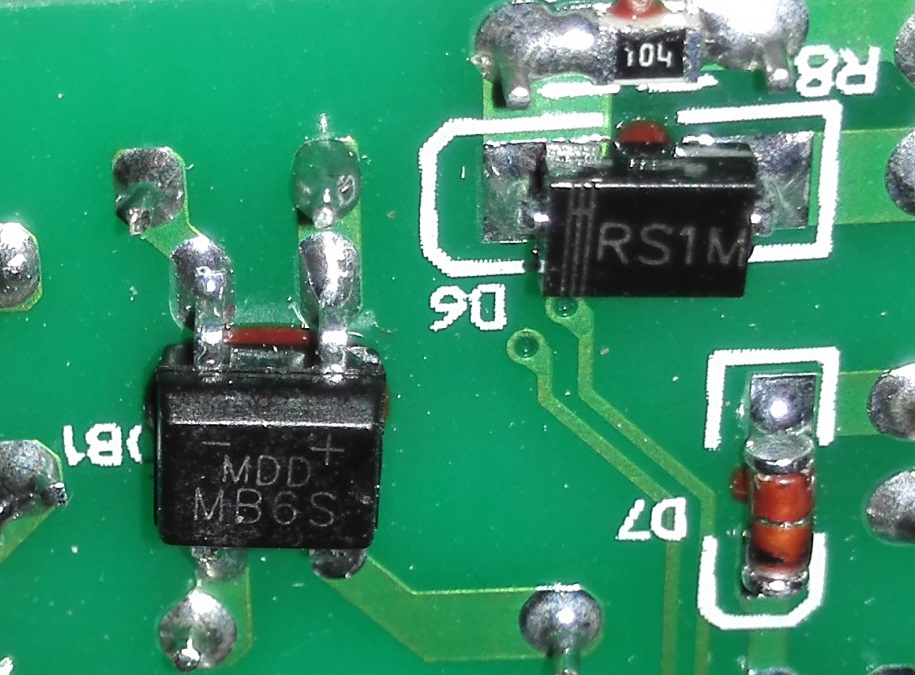

贴片的整流桥MB6S,体积小巧。RS1M快恢复整流二极管。

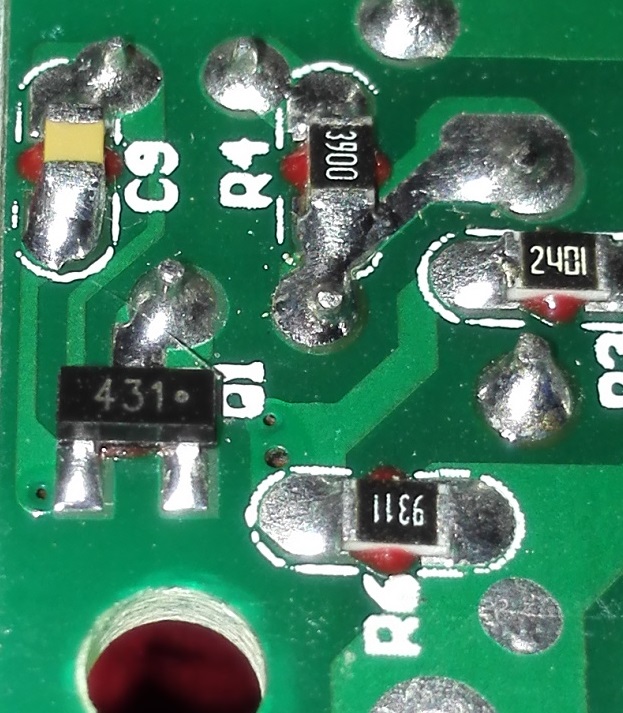

贴片431基准电压源。

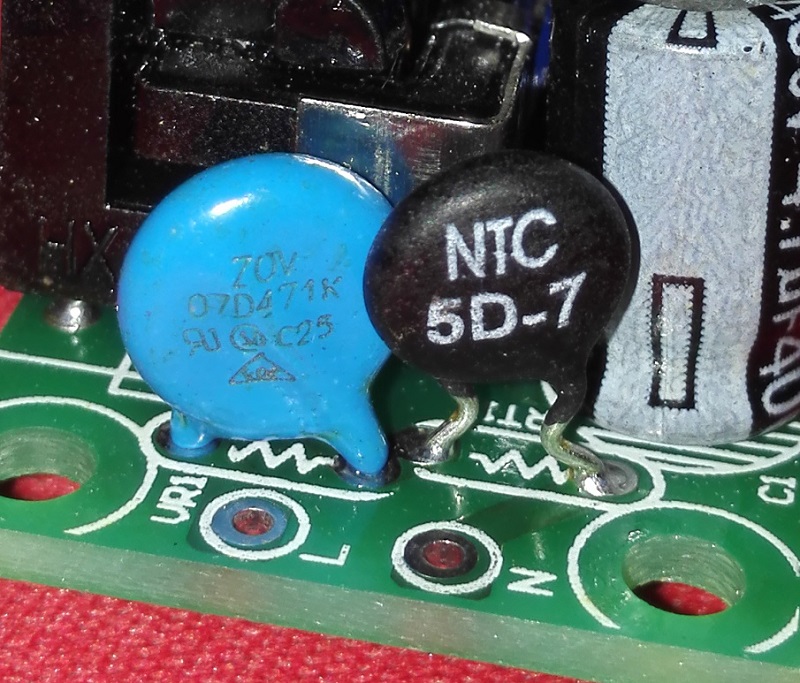

压敏电阻和热敏电阻。

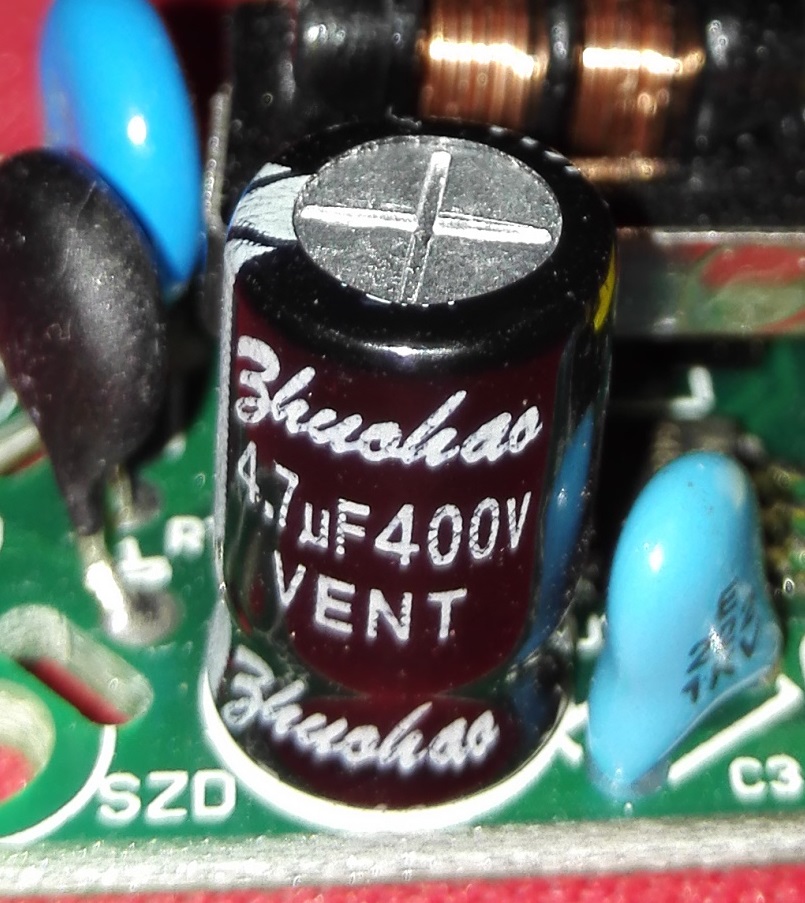

输入端滤波电容。

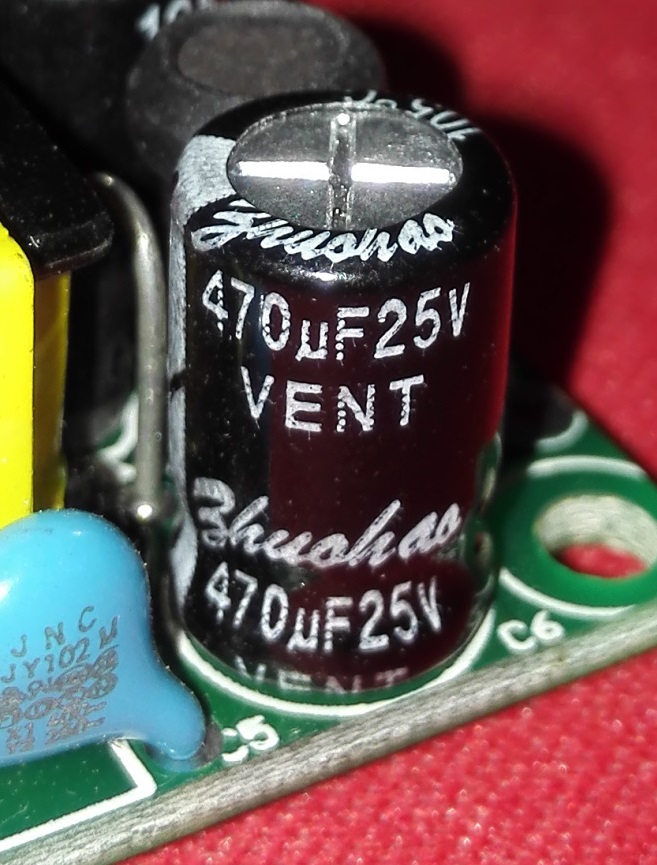

输出端滤波电容。

总体来说,此款电源模块体积小巧,集成度高,方案成熟,有完整的输入端滤波和过热过压保护。

参考资料:

MB6S数据手册

RS1A数据手册

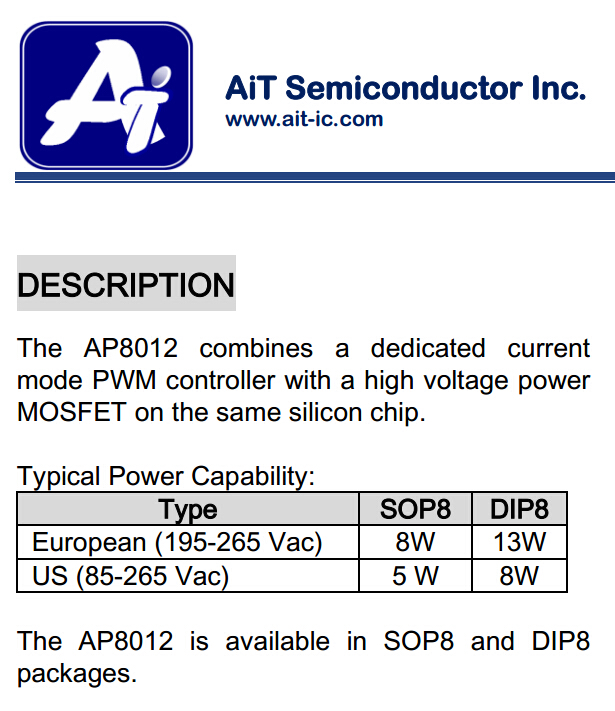

AP8012数据手册
