标题:一款基于THX208芯片的微型AC-DC电源的简析

2015年09月09日 星期三 12:03

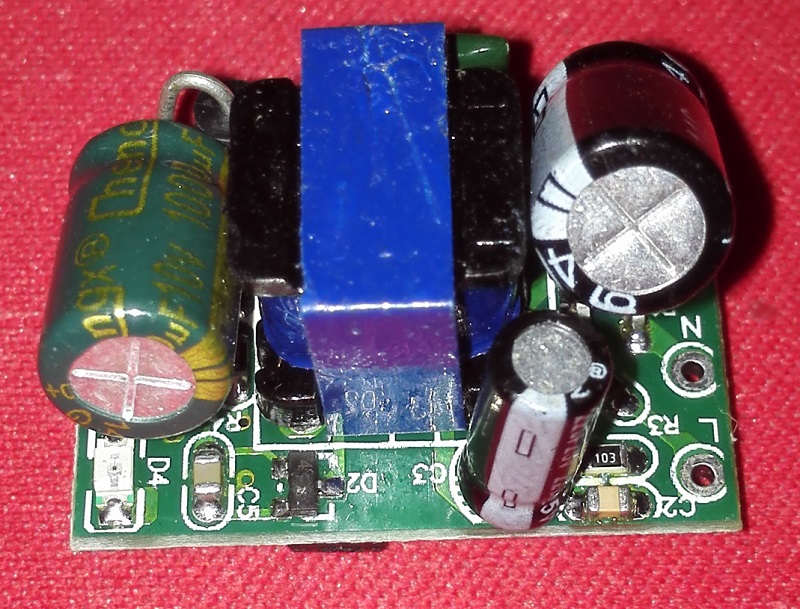

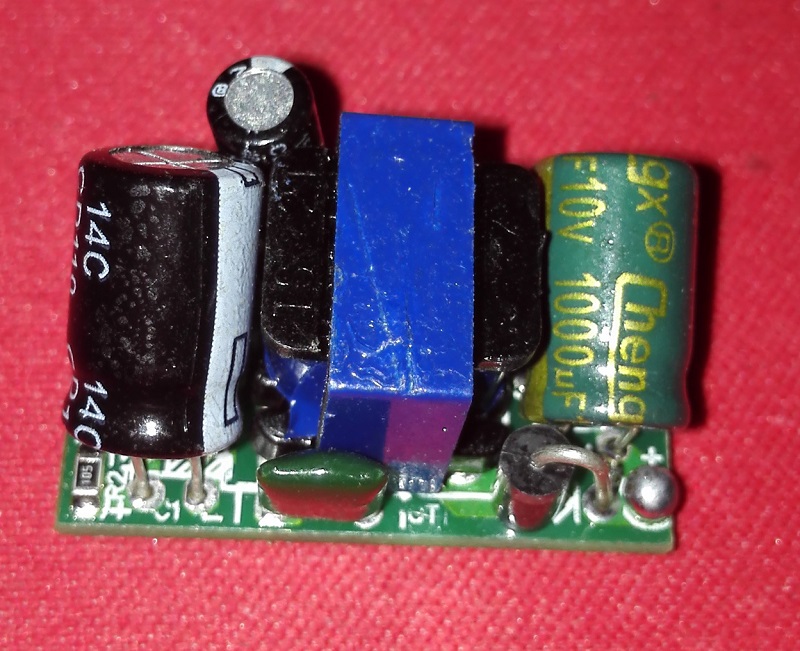

此次分析的这款微型电源基于THX208芯片方案,输出功率在5W以下,体积非常小,元件安装非常紧凑。

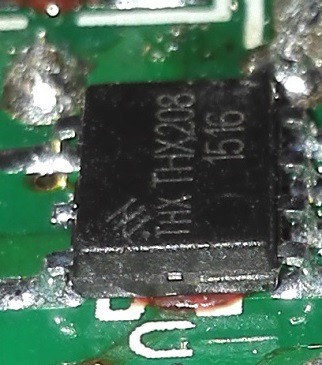

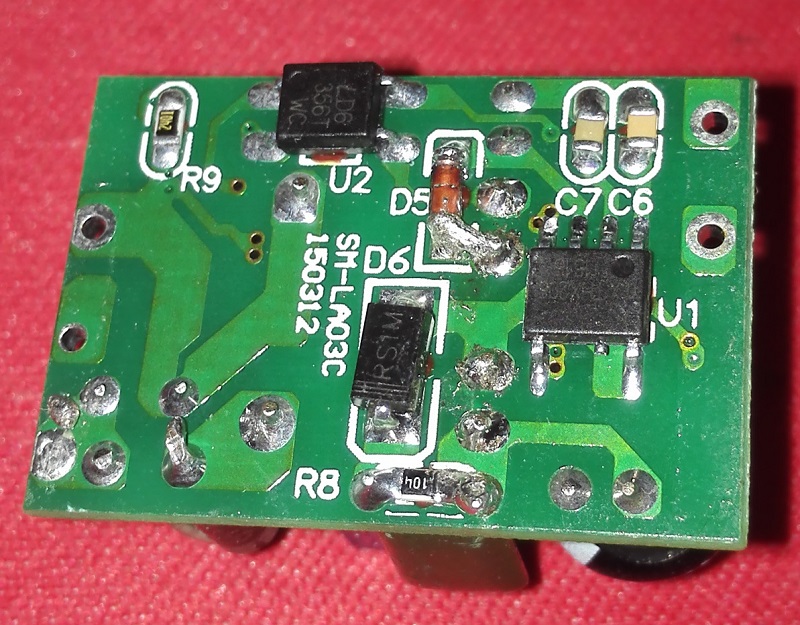

主芯片THX208,贴片安装在PCB底部。

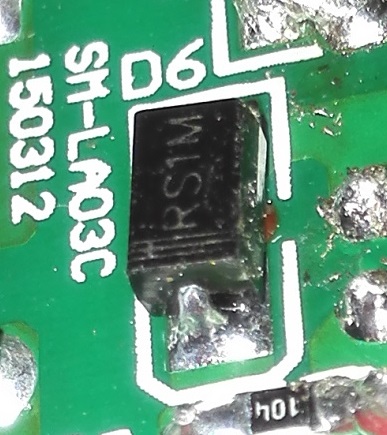

RS1M快恢复整流二极管。

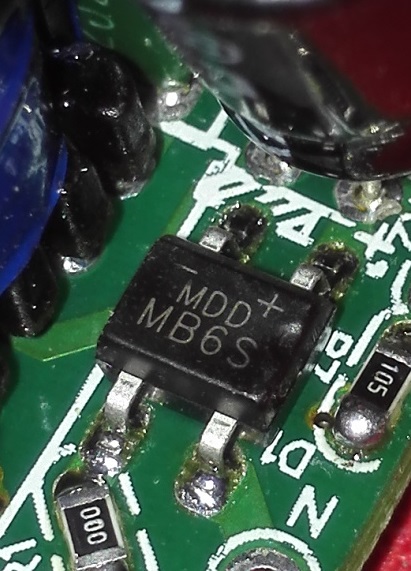

MB6S整流桥。

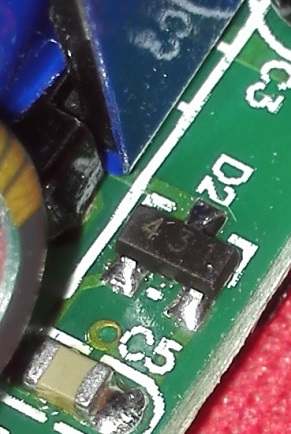

431基准电压源。

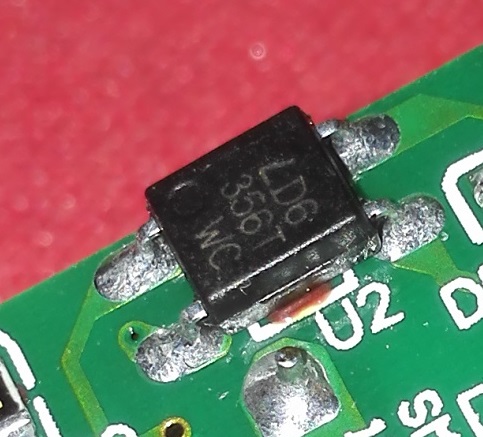

这次的光耦不是817系列了,而是356T,这是台湾LITEON的产品。

总体来说,此款电源省去了输入端滤波元件,基于国产主芯片方案,此方案的开关管是BJT而不是FET,效率应该较差,输出功率有限。

参考资料:

356T的数据手册

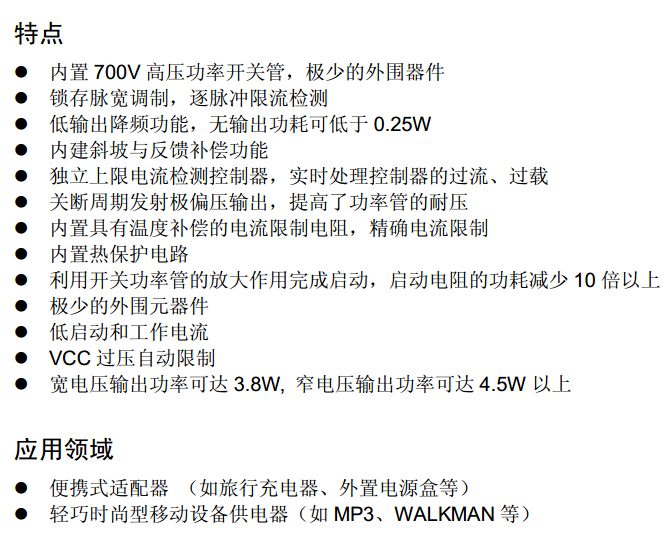

THX208的数据手册
