标题:一款基于OB2263芯片的小功率AC-DC电源的简

2015年09月09日 星期三 13:40

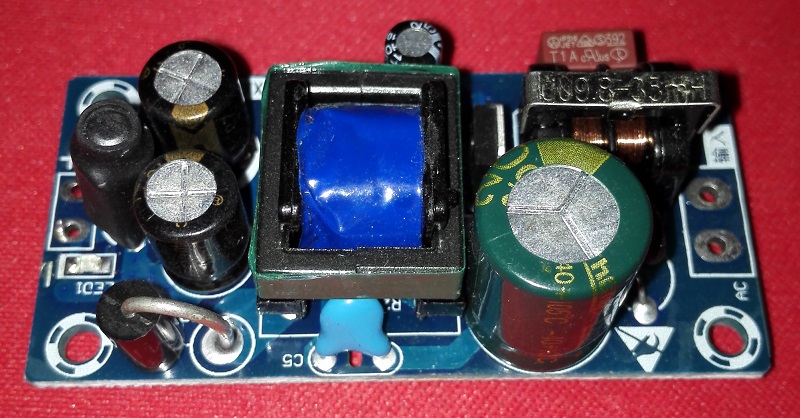

此次评测的电源标称输出12V1A,实测可以达到1.8A左右,当超过此电流后,会关闭输出进行保护。

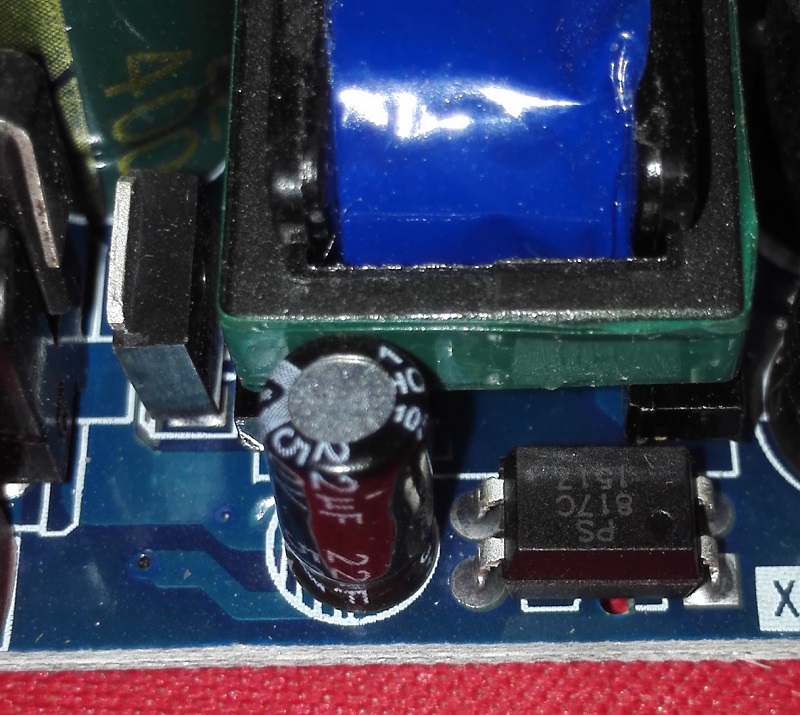

耳熟能详的817光耦。

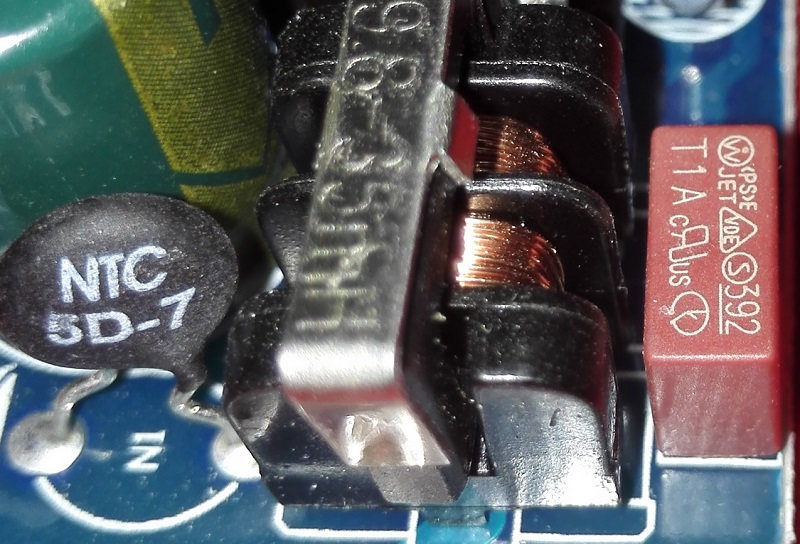

此款电源也有完整的输入端滤波电路,输入端的热敏电阻、滤波电感和保险。

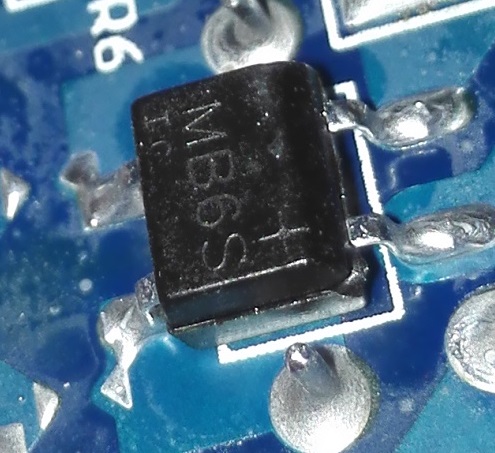

MB6S桥式整流。

主控芯片,型号被打磨,经过仔细分析,我认为很大几率是OB2263。与之前几款电源不同,OB2263芯片本身并没有集成开关管,因此电源的输出功率主要取决于外部的FET,OB2263本身体积非常小,采用SOT23-6封装。

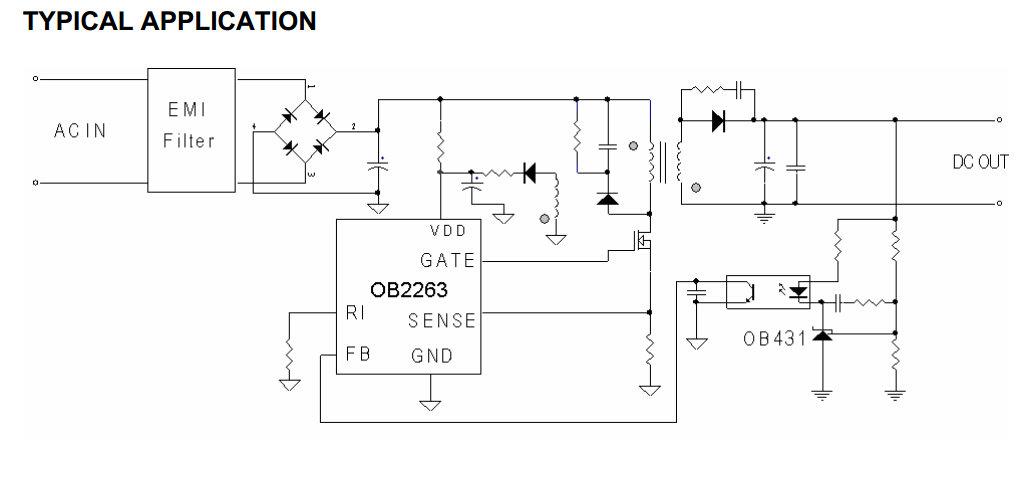

参考电路原理图。

参考资料:

OB2263的数据手册
