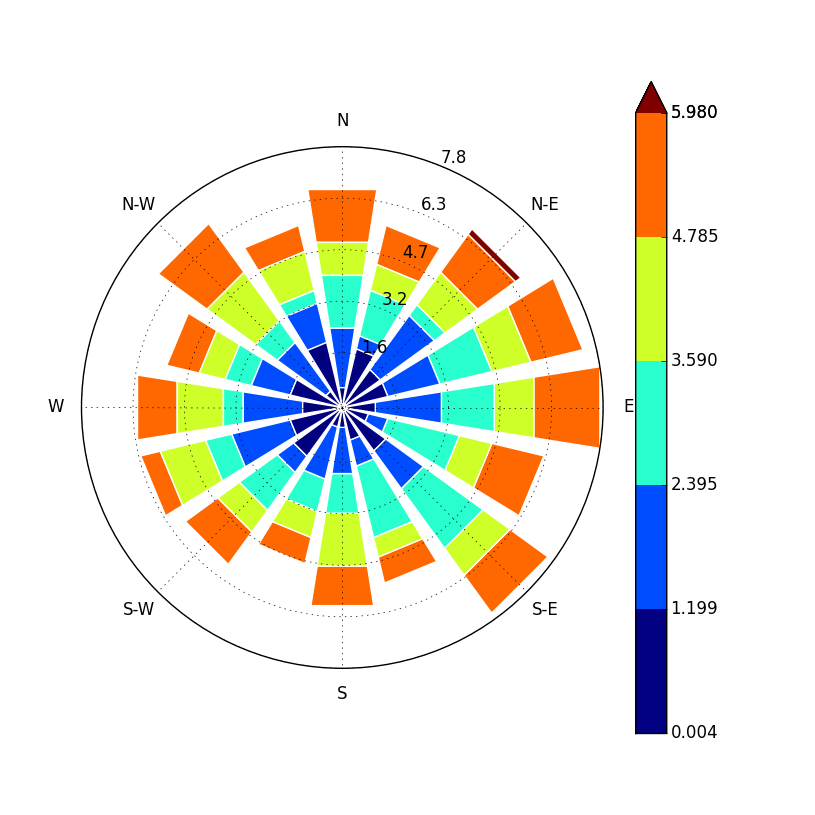

如何用 windrose 画出 风速和风方向的 分布图。

具体图形如下所示

http://matplotlib.sourceforge.net/examples/pylab_examples/polar_bar.html

坦白说发帖之前我都搜索到了以上你给的例子，对于菜鸟级的python使用者我来说第一次接触windrose这类图形疑问多多。

那你先把你搜索到的内容，和已经做出的效果贴出来，包括数据和程序，然后说说还有哪些需要改进。这样我才好在你已经做出来的基础之上修改。

我看上面的那个链接中的图已经和你给的那个图很接近了啊。

以上代码得到的结果图如下所示：

请斑竹帮忙修改成1楼那样的 colorbar 风速 和 半径以百分比显示。

而且左下角label中的最后一个 [6.9：l] 其中的 l 本来应该是无穷大的意思，给出的结果为什么看似 ‘一’ 似的。

由于我不是你这个专业的，我还没有看懂这个风速图要表达的意思。我把legend改为colorbar了，你可以参考一下：

http://hyry.dip.jp/tech/forum/thread.html/62

另外请教: 画windrose图形时 ax.bar(wd, ws, normed=True, opening=0.8, edgecolor='white')

显然要求wd 和 ws 数据长度一样, 如果wd中有部分数据点丢失,原始保存的结果为了保持和ws一样的长度和对应,以 -- 代替丢失的数据点, 那么导入数据的时候,只能用:

np.loadtxt('wd.txt',dtype=np.object)

np.loadtxt('ws.txt')

下面该如何转换后才能 ax.bar(wd, ws) 画图 ?

试试：

mask = wd!="--"

wd = wd[mask].astype(np.float)

ws = ws[mask]

7楼图中左下角label中的最后一个 [6.9：l] 其中的 l 本来应该是无穷大的意思，给出的结果为什么看似 ‘1’ 啊?

无穷大显示为1是程序的BUG吧。你修改一下：

labels = ["[%.1f : %0.1f[" %(labels[i], labels[i+1])

就好了。

        def get_labels():

            labels = np.copy(self._info['bins'])

            labels = ["[%.1f : %.1f]" %(labels[i], labels[i+1]) \

                      for i in range(len(labels)-1)]

            return labels

labels定义看不出错误，不知你说的BUG是什么意思？能否详细点？

就是无穷大被转换成"1"的BUG。

你试试下面的语句就知道了：

"%.1f" % float("inf")

所以这个程序要修改，改为判断是否为无穷大，如果无穷大就用别方法显示，例如latex中的无穷大符号。

有关你在10楼给我9楼问题的解答：

mask = wd!="--"

wd = wd[mask].astype(np.float)

ws = ws[mask]

这样处理实际上是把 ws 中部分数据（对于wd中 ‘--’ 的 数据）一起丢弃了吧？

我在想十分有其他方法 不丢弃 ws 中的数据？

新手请教：

运行例子程序example.py，报错

 File "C:\Python27\plotWindRose.py", line 314, in set_legend

    l = ax.legend(axespad=-0.10)

File "C:\Python27\plotWindRose.py", line 111, in legend

    self.legend_ = matplotlib.legend.Legend(self, handles, labels, loc, **kwargs)

TypeError: __init__() got an unexpected keyword argument 'axespad'

注释掉相关行，可运行并输出结果。但是，仍有问题： 1）legend因此不能显示； 2）box或bar图边缘为直线，不如弧线好看

python新手， 不知道该如何改动，请高手帮忙解答，先谢过

参考张若愚老师的改动

得到下图

新问题是如何，加入中心静风区（Calm），并显示静风比例%和其他风速比例%

请教你那个半径值 1.6， 3.2， 4.7， 6.3， 7.8 代表百分比还是随机设定的？

半径是风速不是百分比，应该是根据风速统计出来之后，根据画图需要自动计算的

你是把风速和风向整和到一个windrose中了，请教如果实现这个风速统计并且以半径值 1.6， 3.2， 4.7， 6.3， 7.8表示？感谢

上面你找到的python程序解决的就是你的问题，研究一下程序本身吧

大致是360度分为X等分，在每个方向等分上给出Y个等分风速范围，分别统计在X方向Y风速范围上出现频次，然后画图，具体画图如何实现没有具体研究，在我想象中，按每个X,Y等分上统计频次计算色块大小

另外windrose原本就是表达风向和风速两者合成的统计信息的

还是不明白如何根据"%.1f" % float("inf")，修改labels = ["[%.1f : %0.1f[" %(labels[i], labels[i+1])？

是labels = ["["%.1f" % float("inf")[" %(labels[i], labels[i+1])？

试了几次，都没通过，能把你修改的这条代码发上来看看吗？
