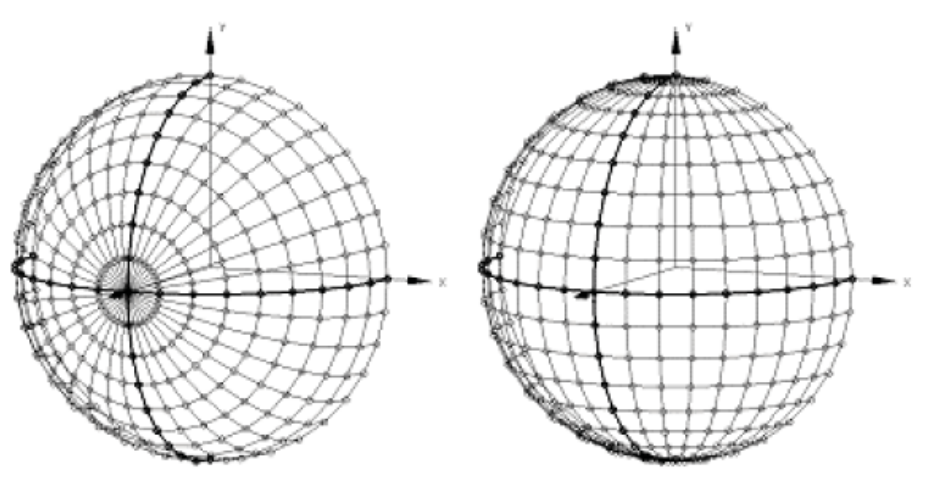

请问如何绘制这样的三维图？

我觉得用mayavi应该可以。

今天试了一下，不知道从哪个版本开始，mayavi的用法跟RY大哥的书《python科学计算》里所讲的有了些差异。
我使用pythonxy2.7.5.1，spyder。下面是我遇到的一点问题：
下面两个语句可以导入mlab：
from enthought.mayavi import mlab
import mayavi.mlab as mlab
但是，都会报错：
....
sip.setapi('QString', 2)
ValueError: API 'QString' has already been set to version 1
因此我把这句话注释了。再运行，还报错：
sip.setapi('QVariant', 2)
ValueError: API 'QVariant' has already been set to version 1
我又把这句话注释了。
然后就可以运行了！！

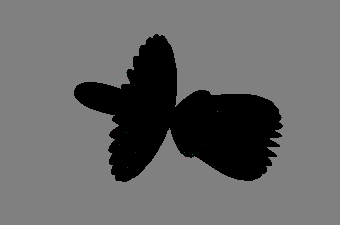

运行书中图10-7的例子，可是结果却不太一样，运行出来的三维图好像在三维图中包括了黑色的网格线，样子比较丑。

而且控制窗口依然显示有错误：
Traceback (most recent call last):
  File "C:\Python27\lib\site-packages\traits\trait_notifiers.py", line 381, in call_3
    self.handler( object, old, new )
  File "C:\Python27\lib\site-packages\tvtk\tvtk_classes.zip\tvtk_classes\camera.py", line 82, in _view_plane_normal_changed
    self._do_change(self._vtk_obj.SetViewPlaneNormal,
AttributeError: SetViewPlaneNormal

你单独运行程序试试看，不在Spyder下运行。

另外你的tvtk和mayavi的版本是多少？

直接运行的结果和在spyder里运行结果是一样的。

RY大哥，您说的tvtk和mayavi应该都是和pythonxy一起装的吧，我的pythonxy是2.7.5.1

vtk版本5.10.1-3
mayavi版本：4.3.0

事实上，我试过pythonxy2.7的好几个版本，都存在这样的问题。

除了使用mayavi外，我还有别的更好的选择吗？

这里有个解决办法：

http://stackoverflow.com/questions/19477437/attributeerror-in-tvtk-about-setviewplanenormal

I found a way to get rid of the error but it is rather DIRTY: in PythonDIR\Lib\site-packages\tvtk_classes.zip\tvtk_classes\camera.py edit function _view_plane_normal_changed (line 81), comment the line inside self._do_change(self._vtk_obj.SetViewPlaneNormal, self.view_plane_normal) and add return. This solution is really temporary and I'm still looking for clean solution !

也没有解决啊？？？
没啥变化，还是老样子。我得放弃mayavi了…

我是用的winpython，

然后从

http://www.lfd.uci.edu/~gohlke/pythonlibs/

下载ETS安装的，没有出现过这种问题。

RY大哥，我想跟您学习，也是安个winpython,再装ets.
可是我卸载了pythonxy,装上了winpython,再装ets的时候竟然提示我

Python version 2.7 required, which was not found in the registry

不应该啊，在winpython的目录下面已经把python2.7.6.amd64装上了呀！而且winpython也可以用了。
接下来我该怎么办啊？

winpython下安装新的扩展库使用它自带的WinPython Control Panel.exe，

运行WinPython Control Panel.exe

然后点add packages按钮，选择你下载的ets安装包，然后点Install packages按钮即可。

winpython是便携的，其实你不需要卸载python(x,y)，运行winpython目录下的exe文件，就都会使用它提供的Python环境。可以使用WinPython Control Panel.exe将winpython环境设置为默认的Python环境
